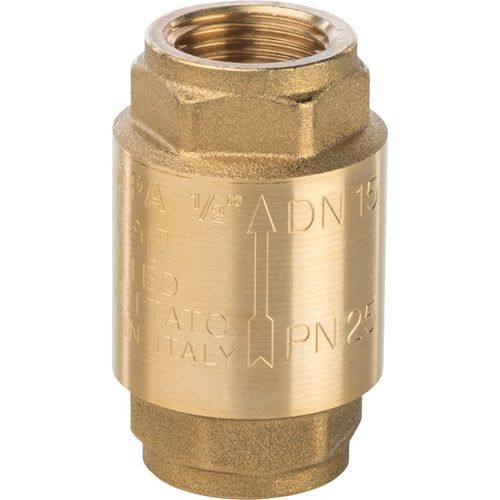

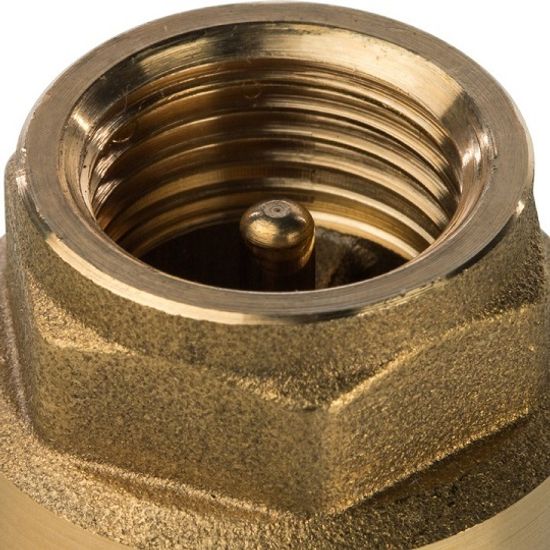

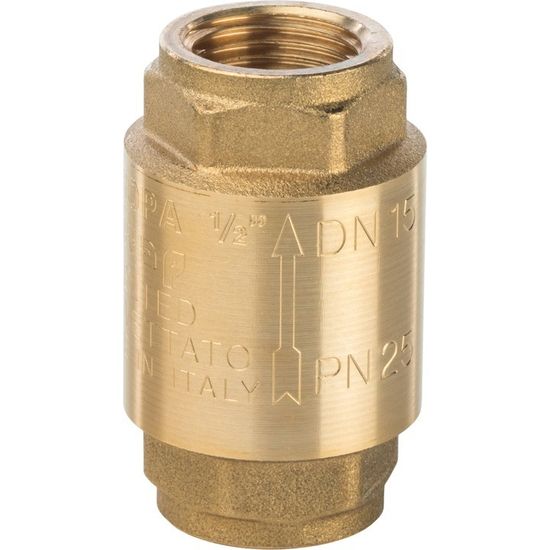

Обратный клапан Stout 1" муфтовый с металлическим седлом (SVC-0011-000025) предназначен для предотвращения обратного потока жидкости или газов в трубопроводных системах различного назначения.
В качестве транспортируемой среды могут использоваться сжатый воздух и жидкости, не агрессивные к материалам клапана. Обратные клапаны являются однонаправленными: они управляют потоком в одном направлении (указано стрелкой на корпусе). Особенностью обратного клапана Стаут SVC-0011-000025 1" является металлический затвор.
Конструкция пружинного обратного клапана Stout
| 1 - корпус из латуни CW617N |
Принцип работы обратного клапана Stout 1" с металлическим седлом
Корпус клапана (1) и муфта с седлом (7) оборудованы направляющими, по которым движется шток (2). Напор воды сжимает пружину (3) тем самым открывает запорный механизм - уплотнение (5), зафиксированное на штоке между тарелкой (4) и прижимным диском (6). Когда напор падает, пружина производит возврат запорного механизма, прижимает уплотнение к седлу и перекрывает проток среды в обратном направлении.
Условия эксплуатации обратных клапанов Стоут с металлическим седлом
Клапан обратный Stout может использоваться для воды, водных растворов гликолей (до 30%), воздуха и других неагрессивных сред. Температура рабочей среды может варьироваться в пределах от -20°C до +100°C. Обратный клапан Stout 1/2" с металлическим седлом рассчитан на давление до 25 бар.
Габариты
| G - 1" |
Рекомендации по монтажу обратных клапанов Stout
- Обратные клапаны Стаут следует располагать в доступных для обслуживания местах.
- Клапан может быть установлен в любом положении – горизонтальном, вертикальном, наклонном с соблюдением направления движения транспортируемой среды (стрелка направления потока).
- При размещении клапана вблизи циркуляционных насосов и изгибов трубопровода, клапан должен быть установлен на расстоянии не менее 10 диаметров трубы.
- При монтаже клапанов не допускается превышать предельно допустимые крутящие моменты (для клапана 1" - 65 Н·м).
- Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
- Если в транспортируемой жидкости есть какие-либо примеси, чтобы исключить повреждения и продлить срок службы уплотнения перед клапаном рекомендуется установка фильтра.
- Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
- Внимание! При монтаже и эксплуатации обратных клапанов Stout, применение рычажных газовых ключей категорически запрещено.
- После осуществления монтажа необходимо провести манометрические испытания на герметичность соединений.
Документация
Технические характеристики
| Производитель | Stout |
| Серия | SVC-0011 |
| Артикул | SVC-0011-000025 |
| Тип | обратный клапан |
| Рабочая среда | вода, растворы гликолей (до 30 %) |
| Температура рабочей среды | от -20°C до +110°C |
| Рабочее давление | 25 бар |
| Способ соединения с трубопроводом | трубная резьба |
| Вид резьбы | внутренняя |
| Размер резьбы | 1" |
| Условный диаметр DN | 25 мм |
| Условная пропускная способность kvs | 11,45 м3/час |
| Предельный крутящий момент | 65 Н·м |
| Материал корпуса | латунь CW617N |
| Материал муфты с седлом | латунь CW617N |
| Материал штока | латунь CW614N |
| Материал уплотнений | NBR |
| Цвет | золотистый |
| Вес | 416 г |
| Средний срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна производства | Италия |
| Страна-родина бренда | Россия/Италия |
