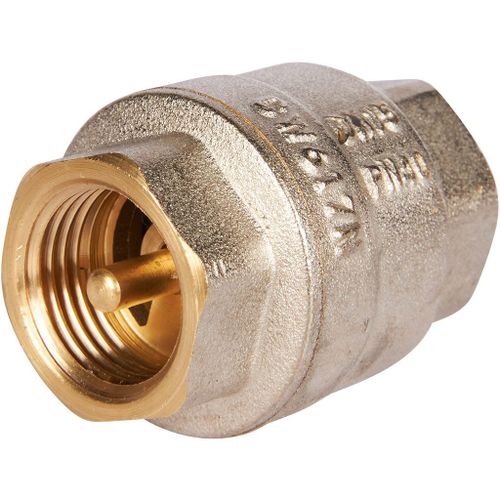

Клапан обратный Rommer 1 1/4" пружинный муфтовый с металлическим седлом (RVC-0001-000032)

Обратный клапан Rommer 1 1/4" из латуни с металлическим седлом (RVC-0011-000032) предназначен для предотвращения обратного потока жидкости или газов в трубопроводных системах различного назначения. Обратный клапан является однонаправленным, то есть управляет потоком в одном направлении (указано стрелкой накорпусе).

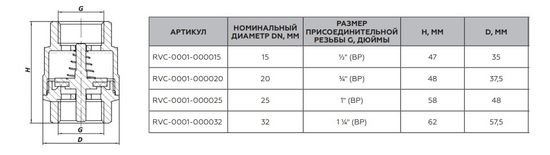

Конструкция обратного клапана Rommer

Принцип работы обратного клапана Роммер с металлическим седлом

Устройство и принцип действия клапана: корпус (1) и полумуфта с седлом (2), оборудованы направляющими, по которым движется шток (3). Напор воды сжимает пружину (5) тем самым открывает запорный механизм - уплотнение (4), зафиксированное на штоке. Когда напор падает, пружина производит возврат запорного механизма, прижимает уплотнение к седлу и перекрывает проток среды в обратном направлении.

Условия эксплуатации

Клапан обратный может использоваться для воды, водных растворов гликолей (до 30%), воздуха и других неагрессивных сред. Температура рабочей среды может варьироваться в пределах от -20°C до +120°C. Обратный клапан DN 32 мм с металлическим седлом рассчитан на давление до 25 бар.

Рекомендации по монтажу

• Обратные клапаны Роммер следует располагать в доступных для обслуживания местах.
• Клапан может быть установлен в любом положении – горизонтальном, вертикальном, наклонном с соблюдением направления движения транспортируемой среды (стрелка направления потока).
• При размещении клапана вблизи циркуляционных насосов и изгибов трубопровода, клапан должен быть установлен на расстоянии не менее 10 диаметров трубы.
• При монтаже клапанов не допускается превышать предельно допустимые крутящие моменты (для клапана 1/2" - 35 Н·м).
• Для уплотнения резьбы могут использоваться любые материалы, разрешенные (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий».
• Если в транспортируемой жидкости есть какие-либо примеси, чтобы исключить повреждения и продлить срок службы уплотнения перед клапаном рекомендуется установка фильтра.
• Трубопроводная арматура не должна испытывать несоосность патрубков, неравномерность затяжки крепежа. При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода.
• Внимание! При монтаже и эксплуатации обратных клапанов Stout, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа необходимо провести манометрические испытания на герметичность соединений.

Документация

1. Технический паспорт на обратный клапан с металлическим седлом Rommer RVC-0001 (открыть PDF-файл)

Технические характеристики
