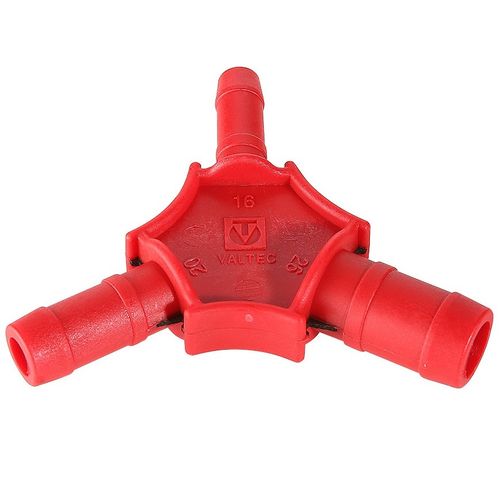

Калибратор для труб Valtec 26–40 мм с ножами для снятия фаски (серия VTm.396.0)

Полипропиленовый трёхлучевой калибратор VALTEC 26–40 мм VTm.396.0.162026 предназначен для подготовки пластиковых и металлопластиковых труб с внутренним диаметром 20 (26х3,0), 26 (32х3,0), 33 (40х3,5) мм к соединению с помощью обжимных фитингтов или пресс-фитингов.

Калибратор VTm.396.0 позволяет производить калибрование торца и снятие фаски, обеспечивающие контроль-восстановление формы, диаметра трубы после разрезания, её надевание на штуцер обжимного либо пресс-фитинга без смещения уплотнительных колец. Калибратор снабжён ножами в виде пластин с режущими кромками, выполненными из легированной стали.

Вес изделия составляет 166 г.

Конструкция калибратора

Калибратор состоит из полипропиленового корпуса, в который интегрирована стальные пластины из легированной стали с заточенными режущими кромками. Корпус калибратора имеет трехлучевую симметрию (120º), что делает работу с инструментом удобным. На корпусе нанесены значения наружных диаметров металлопластиковых труб (26, 32, 40 мм) , которым соответствуют диаметры калибраторов (20, 26, 33 мм). Угол между режущими кромками ножей - фаскоснимателей составляет 30º

Комплектация

• Калибратор
• Пластиковая упаковка
• Паспорт изделия с гарантийный талоном

Габариты калибратора VTm.396.0.263240

Указания по эксплуатации

• Перед калиброванием труба должна быть отрезана под прямым углом к ее продольной оси. Несоблюдение этого правила может привести к некачественной работе ножей - фаскоснимателей, что в последующем может вызвать протечку соединения.
• Штуцер калибратора следует вводить в трубу вдоль ее оси, не допуская перекоса.
• Не допускается использовать калибратор для работы с трубами не соответствующего внутренннего диаметра, а также с трубами из других материалов, кроме полиэтилена, сшитого полиэтилена и металлопластика на основе сшитого полиэтилена.
• Труба должна надвигаться на штуцер калибратора до врезания ножей - фаскоснимателей в материал внутреннего слоя трубы, после чего калибратором производят несколько вращательных движений.
• Не допускается использовать калибратор для выпрямления труб.
• Не допускается работа с калибратором при температуре воздуха ниже +8°С.
• После выполнения калибратором 500 калибрований, ножи следует подточить с помощью надфиля или шкурки.
• Пластиковые штуцеры калибратора следует оберегать от механических и термических повреждений.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Отказное письмо в области обязательной сертификации (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Руководство по проектированию, монтажу и эксплуатации систем водоснабжения и отопления с использованием металлополимерных труб (открыть PDF-файл)
5. Иллюстрированное пособие: Монтаж полимерных трубопроводов VALTEC (открыть PDF-файл)

Технические характеристики
