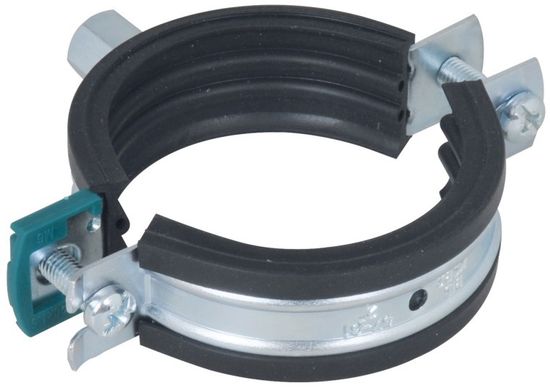

Хомут Walraven KSB2 для труб 4" (108-115 мм), M8/10, шумопоглощающий вкладыш EPDM (арт. 3396115) представляет собой двухвинтовой хомут для всех видов труб с наружным диаметром от 108 до 115 мм с двумя безопасными быстрыми замками типа KSB.
Корпус хомута выполнен из стали с электролитической оцинковкой. Вкладыш изготовлен из резины EPDM, устойчивой к старению. Уплотнитель обладает шумопоглощающими характеристиками согласно DIN 4109. Хомут имеет гайку M8/10 для крепления к стене или полу. Каждый из замков снабжён винтом размера М6. Максимальная допустамая нагрузка на изделие Fa,z составляет 1000 Н. Рекомендуемое расстояние между хомутами - по горизонтали 500 мм, по вертикали 1200 мм.
Преимущества двухвинтовых хомутов Walraven
- подходят для всех видов труб стандартных размеров;
- замки закрываются просто одной рукой;
- фиксаторы заметно снижают распространению вибрации по трубопроводной системе;
- отличные шумопоглощающие характеристики вкладыша;
- уплотнитель устойчив к старению.
Порядок монтажа
Документация
Технические характеристики
| Производитель | Walraven |
| Серия | A 05 112 |
| Артикул | 3396115 |
| Тип | хомут |
| Материал корпуса | оцинкованная сталь |
| Метод оцинковки | электролитическая |
| Материал вкладыша | EPDM |
| Цвет вкладыша | чёрный |
| Тип замка | KSB |
| Количество замков | 2 |

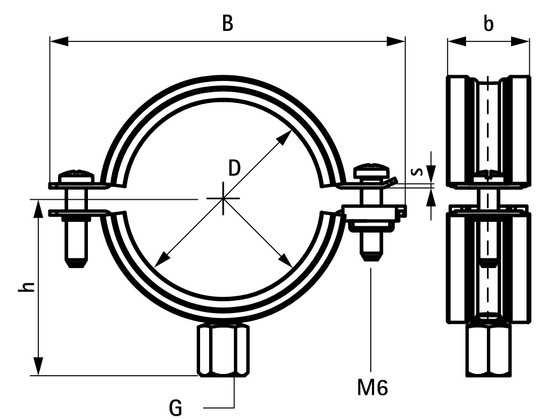

| Размер гайки G (см. схему) | M8/10 |
| Размер винтов | M6 |
| Диаметр D (мм) (см. схему) | 108-115 мм |
| Диаметр трубы (дюймы) (см. схему) | 4" |
| Диаметр условного прохода DN (см. схему) | 110 мм |
| Ширина B (см. схему) | 167 мм |
| Глубина h (см. схему) | 80 мм |
| Ширина b (см. схему) | 23 мм |
| Толщина s (см. схему) | 2 мм |
| Максимальная нагрузка Fa,z (см. схему) | 1000 Н |
| Официальная гарантия производителя | 3 года |
| Расчётный срок эксплуатации | 40 лет |
| Страна-родина бренда | Нидерланды |
