Группа безопасности котла Stout без теплоизоляции SVS-0040-015025 (до 50 кВт, 1", 3 бара) предназначена для удаления воздуха из трубопровода, а также для защиты котлов и закрытых систем отопления от избыточного давления.
Группа безопасности котла Стаут SVS-0004-015025 выполняет следующие функции:
- защиту от превышения давления в системе;
- отвод из системы воздуха;
- индикацию давления в системе на уровне манометра.
Условия эксплуатации
Группа безопасности котла Stout SVS-0040-015025 может использоваться с водой и растворами гликолей (до 50%). Допустимая температура рабочей среды от 0°C до +110°C. Номинальное давление в системе - до 10 бар. Давление срабатывания предохранительного клапана - 3 бара. Максимальная мощность системы отопления (совместимого котла) - 50 кВт.
Конструкция
| 1 - консоль из латуни |

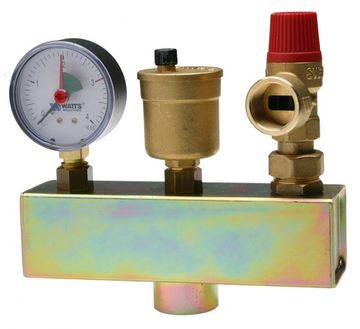

Предохранительный клапан (5), автоматический воздухоотводчик (4) и манометр (3) смонтированы на корпус группы (1). Особая геометрия внутренней камеры коллектора способствует направлению потока воздуха к автоматическому воздухоотводчику, размещенному в верхней, центральной точке устройства, таким образом, жидкость заполняет внутреннее пространство и достигает предохранительного клапана, который предназначен для сброса избыточного давления.
Манометр и автоматический воздухоотводчик, оснащены системой безопасности - присоединены к коллектору через пружинные отсечные клапаны (6) и (7), что позволяет проводить техническое обслуживание или замену этих устройств, без обязательной остановки или опорожнения системы. Для более удобного монтажа группы и облегчения контроля показаний манометра, его корпус легко вращается вокруг оси на 360° без нарушения гидравлики соединения.
В нижней части группа безопасности оборудована патрубком (2) с внутренней резьбой, предназначенной для ее присоединения к системе теплоснабжения.
Габариты
| G - 3/4" |
Указания по монтажу группы безопасности котла Stout
- Группа безопасности котла Stout SVS-0040-015025 применяется в замкнутой системе индивидуального теплоснабжения здания при тепловой мощности котла до 50 кВт;
- Группа безопасности котла Stout устанавливается на трубопроводе системы теплоснабжения как можно ближе к котлу и выше его уровня комплектующими устройствами вверх;
- Между группой безопасности и трубопроводом системы запрещается устанавливать запорную арматуру, которая может привести к сужению подводки;
- Группа безопасности котла Стаут SVS-0040-015025 должна устанавливаться так, чтобы сброс воды/пара с предохранительного клапана не подвергал людей опасности;
- Сброс теплоносителя при избытке давления следует производить через шланг в канализацию или приямок с разрывом струи с целью контроля утечки теплоносителя. Шланг присоединяется к сбросному патрубку предохранительного клапана. Калибр шланга должен соответствовать диаметру сбросного патрубка клапана. Шланг не должен быть длиннее 2 м и иметь не более двух изгибов. Для удобства прокладки шланга предохранительный клапан можно зафиксировать в любом положении, повернув его вокруг оси;
- Нагрузка на поворотную крышку предохранительного клапана недопустима;
- Работоспособность предохранительного клапана необходимо проверять после монтажа, а затем не менее одного раза в год в процессе эксплуатации системы; Во время длительного простоя в клапане может скопиться загрязнение между золотником и седлом, приводящее к утечке теплоносителя. Во избежание этого клапан следует периодически промывать, принудительно открыв его поворотом колпачка в направлении стрелки на крышке;
- Внимание! При монтаже и эксплуатации групп безопасности, применение рычажных газовых ключей категорически запрещено;
- После осуществления монтажа, необходимо провести испытания на герметичность соединений. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
Документация
Технические характеристики
| Производитель | Stout |
| Модель | SVS-0040 |
| Артикул | SVS-0040-015025 |
| Тип | группа безопасности котла |
| Область применения | системы отопления |
| Рабочая среда | вода и растворы гликолей до 50% |
| Максимальная мощность совместимого котла | до 50 кВт |
| Номинальное давление (PN) | 10 бар |
| Фиксированная настройка сбросного давления | 3 бара |
| Рабочая температура | от 0°C до +110°C |
| Диапазон показаний манометра | от 0 до 4 бар |
| Диаметр корпуса маномера | 63 мм |
| Производительность воздухоотводчика (по воздуху) | до 45 л/мин |
| Вид резьбы | внутренняя |
| Присоединительный размер резьбы | G 1" |
| Условная пропускная способность kvs | 4,072 л/мин |
| Наличие теплоизоляции | нет |
| Материал консоли | латунь |
| Материал предохранительного клапана | латунь |
| Материал воздухоотводчика | латунь |
| Температура транспортировки и хранения | от -30°С до +50°С |
| Длина | 183,5 мм |
| Высота | 133,5 мм |
| Вес | 735 г |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 2 года |
| Страна производства | Италия |
| Страна-родина бренда | Россия |
