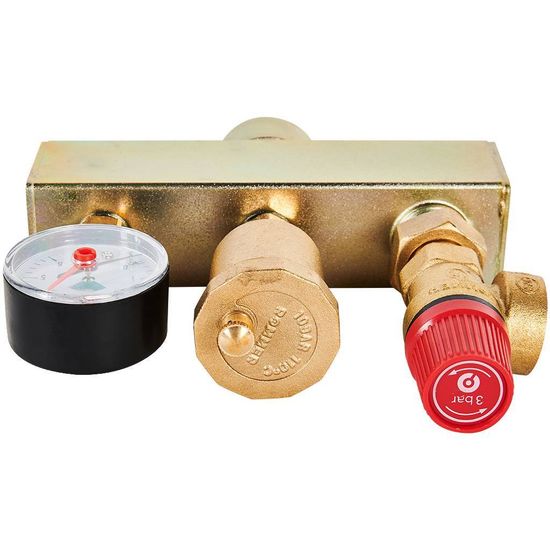

Группа безопасности котла Rommer 1" (3 бар до 50 кВт) без теплоизоляции (RVS-0004-015025)

Группа безопасности котла Rommer 1" (3 бар до 50 кВт) без теплоизоляции (RVS-0004-015025) предназначена для удаления воздуха из трубопровода, а также для защиты котлов и закрытых систем отопления от избыточного давления.

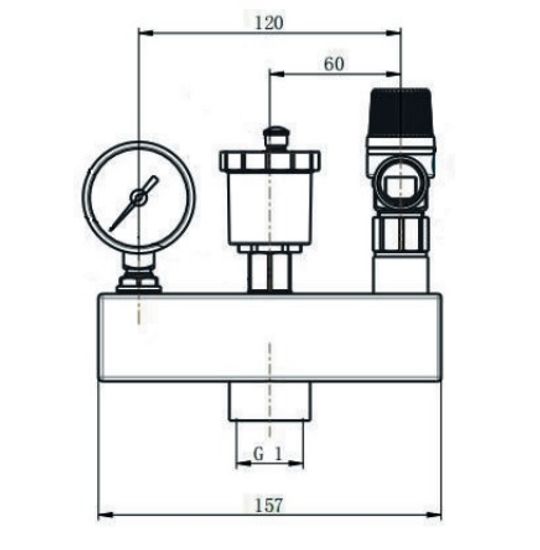

Конструкция

Принцип действия

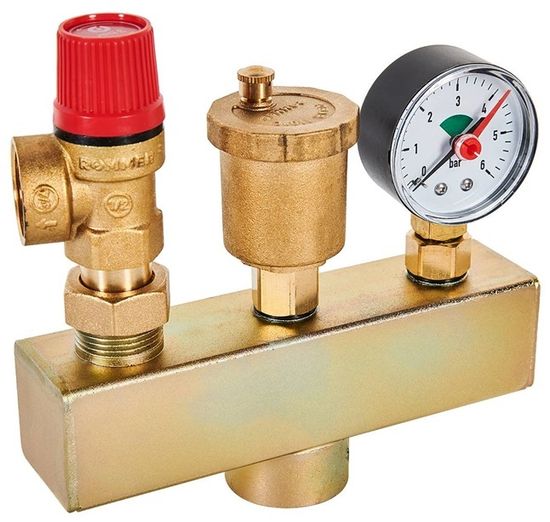

Предохранительный клапан (4), автоматический воздухоотводчик (6) и манометр (7) смонтированы на коллектор (1) квадратного сечения (40х40 мм). Воздухоотводчик и манометр присоединены к коллектору через пружинные обратные клапаны (2) и (5), позволяющие при необходимости снять их без спуска теплоносителя из системы. Снизу к коллектору приварен патрубок с внутренней резьбой, предназначенный для присоединения группы безопасности к системе теплоснабжения. Теплоизоляционный кожух, который предусмотрен для Группы с артикулом RVS-0004-055025, позволяет значительно снизить тепловые потери, а также риски получения ожогов при обслуживании системы.

Комплектация

• Группа безопасности
• упаковочная коробка
• Технический паспорт с гарантийным талоном

Указания по монтажу

Монтаж групп безопасности Rommer в трубопроводной системе должен выполняться квалифицированными специалистами. Группы безопасности Rommer должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте.

Группа безопасности применяется в замкнутой системе индивидуального теплоснабжения здания при тепловой мощности котла до 50 кВт. Группа безопасности устанавливается на трубопроводе системы теплоснабжения как можно ближе к котлу и выше его уровня комплектующими устройствами вверх. Между группой безопасности и трубопроводом системы запрещается устанавливать запорную арматуру, которая может привести к сужению подводки. Группа безопасности должна устанавливаться так, чтобы сброс воды/пара с предохранительного клапана не подвергал людей опасности.

Сброс теплоносителя при избытке давления следует производить через шланг в канализацию или приямок с разрывом струи с целью контроля утечки теплоносителя. Шланг присоединяется к сбросному патрубку предохранительного клапана. Калибр шланга должен соответствовать диаметру сбросного патрубка клапана. Шланг не должен быть длиннее 2 м и иметь не более двух изгибов.

Для удобства прокладки шланга предохранительный клапан можно зафиксировать в любом положении, повернув его вокруг оси. Нагрузка на поворотную крышку предохранительного клапана недопустима. Работоспособность предохранительного клапана необходимо проверять после монтажа, а затем не менее одного раза в год в процессе эксплуатации системы; Во время длительного простоя в клапане может скопиться загрязнение между золотником и седлом, приводящее к утечке теплоносителя.

Во избежание этого клапан следует периодически промывать, принудительно открыв его поворотом колпачка в направлении стрелки на крышке.

При монтаже и эксплуатации групп безопасности, применение рычажных газовых ключей категорически запрещено.

После осуществления монтажа, необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарнотехнические системы зданий».

Документация

1. Группы безопасности котлов Rommer - техпаспорт (открыть PDF-файл)
