Группа безопасности бойлера Valtec VT.461.NC.05 (3/4", 7 бар)

Группа безопасности бойлера Valtec VT.461.NC.05 предназначена для защиты ёмкостных водонагревателей от повышения давления сверх давления настройки предохранительного клапана, что может произойти при повышении давления в квартирном трубопроводе холодной воды и при отказе температурной автоматики водонагревателя.

Группы безопасности комплектуются воронкой разрыва струи, которая исключает влияние давления в отводящей трубе на давление срабатывания предохранительного клапана, а также физически разделяет «чистый» трубопровод от «грязного». К воронке разрыва струи может быть подключен сифон через резьбовое соединение (сифон приобретается отдельно).

Поворотный сливной пластиковый патрубок с устройством разрыв струи может быть соединен с канализацией с помощью канализационной трубы или шланга с накидной гайкой 1 1/4".

Предохранительный клапан группы безопасности оснащен устройством принудительного открытия, что позволяет открывать клапан для слива воды из бойлера, проверки срабатывания и предотвращения залипания золотника.

Клапан имеет также отверстие размеро 1/4" для подключения манометра, заглушенное пробкой.

Группа безопасности может устанавливаться как вертикально, так и горизонтально. Для подключения к канализации рекомендуется использовать гидрозатвор (приобретается отдельно). Можно использовать совмещённый гидрозатвор или сухой вариант гидрозатвора.

Функции прибора

• защита от превышения давления в водонагревателе;
• предотвращение возврата нагретой воды в линию подачи холодной воды;
• перекрытие подводящего трубопровода холодной воды;
• слив воды с бойлера.

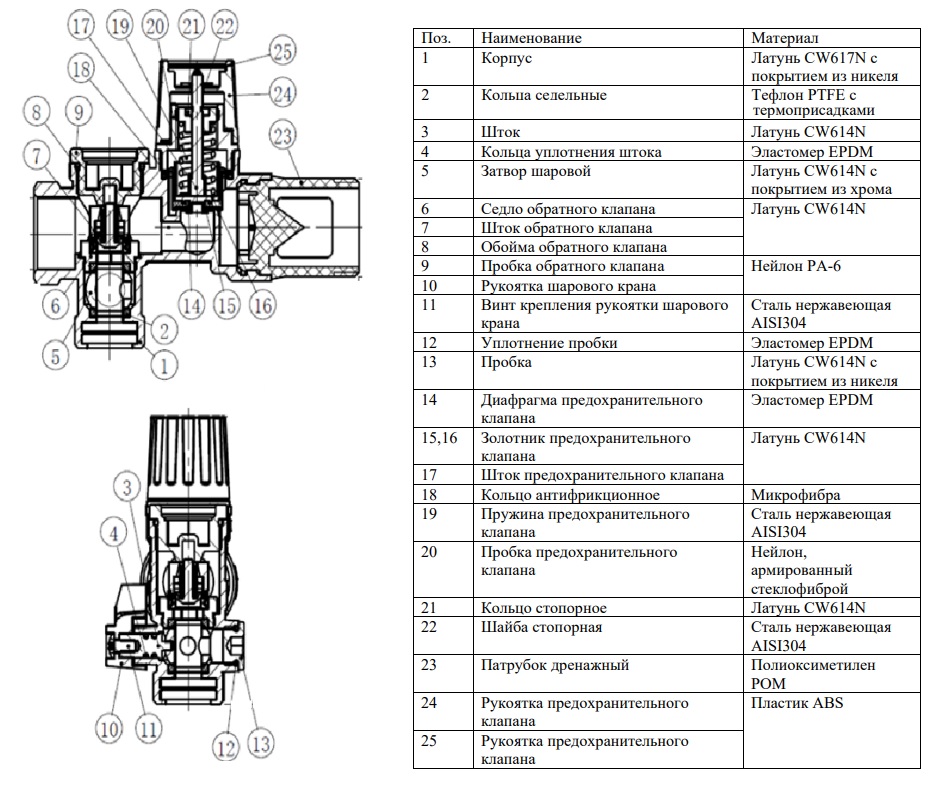

Конструкция и материалы

Комплектация

• латунный никелированный корпус
• шаровой кран
• обратный клапан
• предохранительный клапан
• воронка разрыва струи
• отверстие для манометра 1/4" с заглушкой

Указания по монтажу

1. Группа безопасности должна ставиться на входной патрубок водонагревателя. На участке между группой безопасности и защищаемым агрегатом не должно быть водозапорной арматуры.
2. Группа безопасности устанавливается так, чтобы воронка разрыва струи была направлена вниз, ручка шарового крана и рукоятка предохранительного клапана были доступны для управления.
3. Как правило, в бытовых водонагревателях расширение нагреваемой воды компенсируется воздушной подушкой над выпускной трубой бойлера. В случае, когда конструкцией водонагревателя наличие воздушной подушки не предусмотрено, к системе должен быть подключён расширительный бак.
4. К воронке разрыва струи рекомендуется присоединять сифон, не входящий в комплект поставки группы безопасности, который присоединяется к дренажной (канализационной) системе. Не допускается присоединение группы безопасности к трубопроводам канализации без разрыва струи.

Указания по эксплуатации

1. Группа безопасности должна эксплуатироваться при условиях, изложенных в таблице технических характеристик.
2. Для предотвращения прикипания золотника предохранительного клапана рекомендуется периодически (не реже 1 раза в месяц) производить принудительное его открывание. Для этого ручку клапана следует повернуть по часовой стрелке до щелчка.
3. Для слива воды с водонагревателя необходимо перекрыть шаровой кран группы безопасности, и ручку предохранительного клапана повернуть до полного открытия клапана.
4. Для продления срока службы группы безопасности рекомендуется перед ней установить фильтр механической очистки с ячейкой сетки не более 500 мкм.
5. Не допускается замерзание рабочей среды внутри элементов группы безопасности.
6. Рабочая среда не должна способствовать образованию накипи и шлама на внутренних поверхностях изделия, а также вымыванию цинка из латуни. Карбонатный индекс горячей воды, проходящей через корпус изделия, не должен превышать 1,5 мг-экв./дм3. Индекс Ланжелье для воды должен быть больше 0.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии до 2028 г. (открыть PDF-файл)

Технические характеристики
