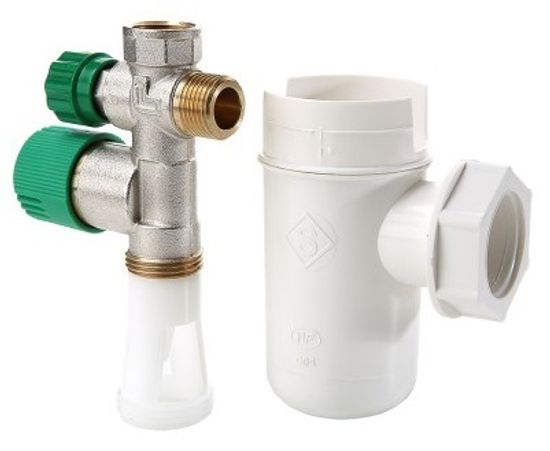

Группа безопасности бойлера Valtec VT.461.N.04 (1/2", 10 бар)

Группа безопасности бойлера Valtec VT.461.N.04 позволяет пользователю обезопасить себя и свой дом от серьёзных аварий, случающихся из-за неисправностей бытовых водонагревателей объёмом до 200 л (например, при отказе температурной автоматики бойлера).

Группа состоит из латунного никелированного корпуса, в котором расположены запорный вентиль в комбинации с обратным клапаном, предохранительный клапан и прямой сливной патрубок. В комплект входит также сифон. Модель 1/2" снабжена красным колпачком предохранительного клапана. Обратный клапан не позволяет нагреваемой и расширяющейся воде уходить в холодный водопровод, а предохранительный защищает водонагреватель от превышения давления. Предохранительный клапан группы безопасности имеет устройство принудительного открытия, что позволяет открывать клапан для слива воды из бойлера, проверки срабатывания и предотвращения залипания золотника.

Производительностьпредохранительного клапана по воде при давлении 7,7 бар составляет 650 л/час, по понасыщенному пару - 21 кг/час.

Конструкция

Комплектация

• латунный никелированный корпус
• запорный вентиль в комбинации с обратным клапаном
• предохранительный клапан с зелёной ручкой
• обратный клапан
• прямой сливной патрубок
• сифон (гидрозатвор)

Указания по монтажу

• Группа безопасности должна ставиться на входной патрубокводонагревателя (бойлера). На участке между группой безопасности изащищаемым агрегатом не должно быть водозапорной арматуры.
• Группа безопасности устанавливается так, чтобы воронка разрыва струибыла направлена вниз, ручка шарового крана (запорного вентиля) и рукояткапредохранительного клапана были доступны для управления.
• В случае, когда конструкцией водонагревателя наличие воздушной подушки непредусмотрено, к системе должен быть подключён расширительный бак.
• К воронке разрыва струи рекомендуется присоединять сифон, входящийв комплект поставки группы безопасности, который присоединяется кдренажной (канализационной) системе пластиковой трубой. Недопускается присоединение группы безопасности к трубопроводамканализации без разрыва струи.
• Поворотная воронка позволяет устанавливать группу безопасности как ввертикальном, так и в горизонтальном положении.

Указания по эксплуатации

• Для предотвращения прикипания золотника предохранительного клапанарекомендуется периодически (не реже 1 раза в месяц) производитьпринудительное его открывание. Для этого ручку клапана следует повернутьпо часовой стрелке до щелчка.
• Для слива воды с водонагревателя необходимо перекрыть шаровой кран(запорный вентиль) группы безопасности, и ручку предохранительногоклапана повернуть до полного открытия клапана.
• Для продления срока службы группы безопасности рекомендуется передней установить фильтр механической очистки со степенью очистки не более500 мкм.
• Не допускается замерзание рабочей среды внутри элементов группы безопасности.

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)
4. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (открыть PDF-файл)

Технические характеристики
