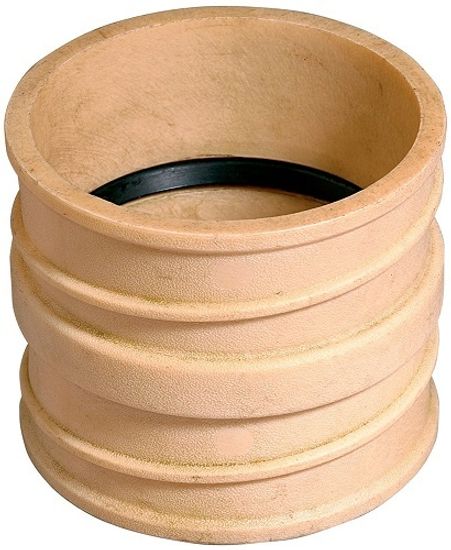

Гильза для прохода стен Ostendorf KGF PU 160х110 мм канализационная арт. 822900

гильза для прохода стен Ostendorf KGF PU 160 мм 3° канализационная арт. 822900 позволяет соединить два отрезка наружных канализационных труб диаметром 160 мм по разные стороны стены. Длина фитинга составляет 110 мм. Изготовлена из твёрдого ПВХ (поливинилхлорида) плотностью 1,39-1,40 г/см3. Имеет оранжево-коричневый цвет (RAL 8023).

Порядок монтажа

• Отрежьте кусок трубы нужного размера труборезом или пилой с мелкими зубьями под углом 90° к оси трубы.
• Зачистите зусенцы и неровности подходящим инструментом, например, напильником, циклей или ножом.
• Снимите фаску на обрезанных концах труб. Фитинги нельзя укорачивать, т.к. иначе не будет обеспечена герметичность соединения.
• Протрите от грязи и зачистите заусенцы на гладком конце трубы.
• Задвигайте трубы одну в другую концентрически в направлении по оси трубы.
• Для создания раструбных стыковых соединений нанесите тонкий слой смазки на вставляемый конец и в зоне соединения.
• Стыковые раструбные соединения не воспринимают или воспринимают в очень незначительной мере осевые нагрузки (например, при опрессовке), поэтому незакрепленные фитинги, например, отводы и тройники, сдвигаются под действием внутреннего давления. Зафиксировать свободно лежащие трубопроводы можно упорами или зажимами, обеспечивающими устойчивость от сдвига.
• Обрезки труб из твердого ПВХ можно использовать в дальнейшем с клеевыми муфтами с применением клея THF.
• Канализационная труба из твёрдого ПВХ может подключаться к трубопроводам из других материалов (чугуна, керамики и т.д.) с помощью специальных переходных фитингов.

Документация

1. Система Ostendorf KG - технический паспорт (открыть PDF-файл)
2. Система Ostendorf KG - описание (открыть PDF-файл)
3. Сертификат соответствия (открыть PDF-файл)

Технические характеристики
