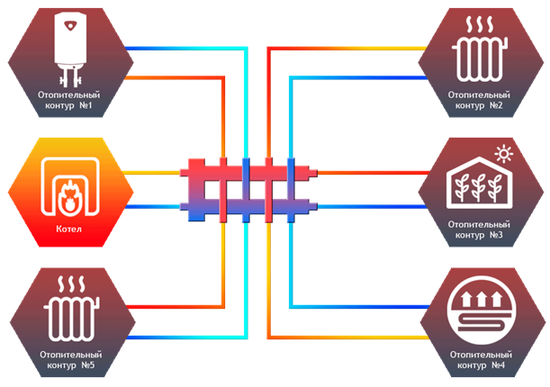

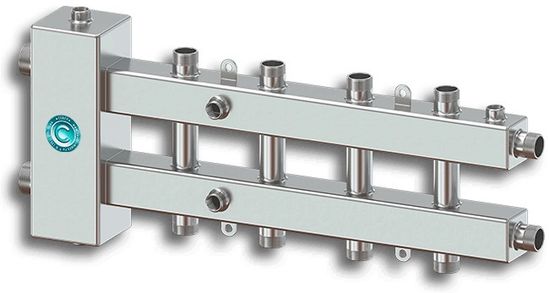

Гидрострелка коллектор Север М5 на 5 контуров (нержавеющая сталь AISI гидравлический разделитель модульного типа 1915004) предназначена для организации системы отопления с пятью независимыми контурами отопления и гидравлическим разделителем, с суммарной мощностью котла (котлов) до 70 кВт.
Конструктивные особенности
- Применение круглой трубы снижает количество застойных зон и улучшает вымывание шлама в отстойник.
- Нержавеющая сталь гарантирует абсолютную надежности оборудования, безупречный, достойный, эстетичный внешний вид.
- Идеальная точность достигается благодаря лазерной резке металла.
- Всё оборудование проверяется на герметичность под высоким давлением на специальном стенде.
- Кронштейны для крепления на стене в комплект НЕ входят.
Подключение
- Подключение котлового контура производится с помощью наружной резьбы 1 1/4".
- Подключение отопительных контуров производится с помощью наружной резьбы 1".
- Верхний патрубок для воздухоотводчика имеет внутреннюю резьбу 1/2".
- Нижний патрубок c внутренней резьбой 1/2" можно использовать для удаления шлама, для слива, такжеможно подключить расширительный бак или подпитку.
- Патрубки для установки термометров размером 1/2" расположены с обеих сторон коллектора; два патрубка, направленные к стене, заглушаются пробками.
Технические характеристики
Производитель | Север |
Модель | М5 |
Артикул | 1915006 |
Тип | гидравлическая стрелка с коллектором |
Область применения | системы отопления |
Количество контуров | 5 |
Межосевое расстояние | 125 мм |
Рабочее давление | до 6 бар |
Температура теплоносителя | до +110°C |
Мощность | до 70 кВт |
Способ соединения с трубопроводом | трубная резьба |
Подключение к котлу | 1 1/4" НР |
Подключение контуров | 1" НР |
Подключение воздухоотводчиков | 1/2" ВР |
Подключение для удаления шлама | 1/2" ВР |
Подключение термоманометров | 1/2" ВР |
Подключение магнитоуловителя | 1/2" ВР |
Наличие теплоизоляции | нет |
Материал корпуса | нержавеющая сталь AISI |
Габариты | 740x320x100 мм |
Вес | 10,45 кг |
Официальная гарантия производителя | 5 лет |
Страна-родина бренда | Россия |
Страна производства | Россия |
