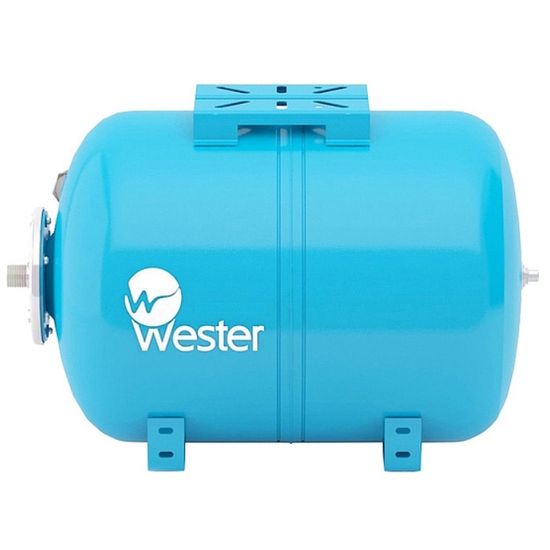

Гидроаккумулятор Wester WAO 100 горизонтальный (0140995)

Гидроаккумулятор Wester WAO 100 горизонтальный (0140995) (арт. 0140995) предназначен для поддержания рабочего давления, защиты от гидроударов и уменьшения количества включений-выключений насоса в системе водоснабжения (в том числе питьевого) и для компенсации температурного расширения воды в системе горячего водоснабжения.

Корпус бака изготовлен из высококачественной углеродистой стали с эпоксиполиполиэфирным наружным покрытием синего цвета (RAL 5015) и рассчитан на многолетнюю эксплуатацию. Заменяемая мембрана выполнена из EPDM. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Вода находится внутри мембраны и не контактирует с металлическимистенками бака. Материал ниппеля - латунь. Контрфланец выполнен из углеродистой стали с цинковым покрытием.

Бак имеет горизонтальное исполнение, предназначен для напольного монтажа на опорах и оснащён площадкой для крепления насосного оборудования. Подключение к системе имеет размер 1" с наружной резьбой. Бак снабжён держателем мембраны 3/4" НР x 1/2" ВР, к которому можно подключить реле давления и манометр или необходимо заглушить с применением льна или ФУМ-ленты. В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +100°C. Рабочее давление не должно превышать 10 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Мембранный бак для водоснабжения Wester WAO 100 имеет объём 100 литра. Высота бака 51,7 см, диаметр 49,5 см, длина 73 см. Весит изделие 16,3 кг.

Конструкция мембранного бака Wester WAO 100

Указания по монтажу и эксплуатации

• Место установки бака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.
• Максимальное рабочее давление бака должно быть больше, чем рабочее давление в системе водоснабжения с учётом статического давления системы.
• Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.
• При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.
• Настройка давления в воздушной полости установленного бака производится на опорожнённой системе или на мембранном баке отключенным от системы водоснабжения.
• При эксплуатации мембранного не реже 1 раза в месяц проверяйте давление в воздушной полости.
• Периодически (один раз в год) проводите профилактический осмотр бака.
• Не допускайте замерзания воды в расширительном баке.

Пример монтажа

Документация

1. Паспорт и инструкция по монтажу на мембранные баки Wester для водоснабжения серий WAV и WAO (открыть PDF-файл)
2. Листовка "Мембранные баки Wester" (открыть PDF-файл)

Технические характеристики
