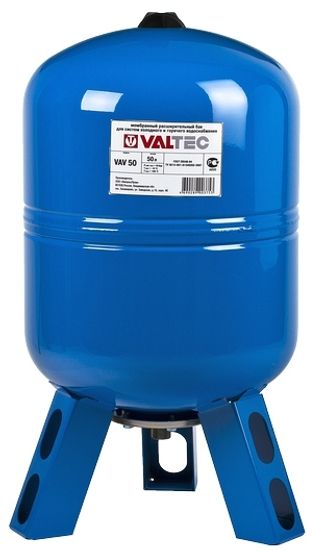

Гидроаккумулятор Valtec VAV 50 вертикальный (VT.AV.B.060050)

Гидроаккумулятор Valtec VAV 50 вертикальный (VT.AV.B.060050) (арт. VT.AV.B.060050) предназначен для поддержания требуемого рабочего давления, сглаживания колебаний давления, компенсации гидравлических ударов и накопления запаса воды в системах холодного (в том числе питьевого) водоснабжения. Также допускается использование мембранных баков в системах горячего водоснабжения и отопления с температурой теплоносителя не более +100°С.

Корпус бака изготовлен из углеродистой стали с окраской эпоксиполиэфиром синего цвета. Заменяемая мембрана выполнена из EPDM. Вода в баках находится в эластичной мембране и не соприкасается со стальными стенками корпуса, что предохраняет корпус от коррозии, а воду от загрязнения продуктами коррозии стали. Газовая камера баков наполнена азотом. Это также предохраняет стенки бака от коррозии при возникновении на них конденсата.

Бак имеет вертикальное исполнение и предназначен для напольного монтажа на стойках. Подключение к системе расположено снизу бака и имеет размер 1" с наружной резьбой.

Мембранный бак для водоснабжения Valtec VAV 50 имеет объём 50 л. Высота бака 69,1 см, диаметр 36,5 см.

Видео про обслуживание мембранных баков

Условия эксплуатации

В качестве рабочей среды допускается использовать воду с температурой от +1°C до +100°C. Рабочее давление не должно превышать 10 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Конструкция мембранного бака Valtec VAV 50

Указания по монтажу и эксплуатации

• Мембранный бак должен устанавливаться в месте, доступном для обслуживания, в котором он будет защищён от механических повреждений, вибраций и атмосферных воздействий.
• Перед сдачей системы в эксплуатацию система подлежит гидравлическому испытанию.
• Каждый бак VALTEC проходит заводское испытание давлением, в 1,5 раза превышающем рабочее. Продолжительность заводского испытания повышенным давлением составляет 30 мин.
• Если при гидравлическом испытании системы предусматривается превышение приведённых параметров, то перед испытаниями бак должен быть отсоединен от системы и подводящий трубопровод заглушен. Для удобства проведения данной процедуры рекомендуется устанавливать на подводящем трубопроводе сгон-отсекатель VT.538 или VT.537.
• Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать проектным данным. Если по расчёту требуется изменить заводскую установку давления в газовой подушки бака, то для снижения давления, газ стравливается путем нажатия на клапан ниппеля, находящегося под пластиковой крышкой. Для того, чтобы увеличить давление, к ниппелю присоединяется воздушный насос.
• При эксплуатации мембранного бака необходимо не реже 1 раза в месяц проверять давление газовой подушки.
• Не допускайте замерзания воды в расширительном баке.

Порядок замены мембраны

• перекрыть участок системы, на котором находится бак и слить с него воду;
• отсоединить бак от подводящего трубопровода;
• разболтить контрфланец и снять его;
• через открывшееся отверстие бака вынуть мембрану;
• продуть внутреннюю полость бака сжатым воздухом;
• подготовить к установке новую мембрану, для чего присыпать её наружную поверхность тальком;
• установить новую мембрану таким образом, чтобы фартук мембраны плотно прилегал к фланцу бака;
• установить на место контрфланец и заболтить его;
• произвести подкачку воздуха газовой подушки до расчётного значения и присоединить бак к системе.

Документация

1. Мембранные баки для систем водоснабжения Valtec VAV и VAO - Технический паспорт изделия (открыть PDF-файл)
2. Сертификат соответствия на мембранные баки Valtec до 26.01.2027 (открыть PDF-файл)

Технические характеристики
