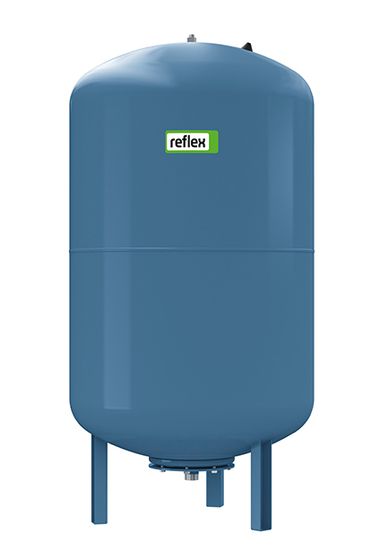

Гидроаккумулятор Reflex Refix DE 500 (7306900) предназначен для компенсации объёма и гидравлических ударов, для накопления воды или использования в качестве регулирующей ёмкости в системах питьевого водоснабжения, промышленного водоснабжения, в системах пожаротушения, с водонагревательными установками и гидропневматическими аккумуляторами. Идеально подходит для использования в системах водоснабжения с повышенными требованиями к коррозеустойчивости, например в контурах циркуляции рассола в насосных установках.
Корпус бака изготовлен из стали с прочным эпоксидным покрытием. Заменяемая мембрана выполнена в форме груши в соответствии с DIN EN 13831. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Поверхности бака, контактирующие с водой, защищены от коррозии. Гидроаккумулятор Reflex Refix DE является непроточным.
Бак предназначен для напольного вертикального монтажа и снабжён ножками высотой 13,9 см. Подключение к системе расположено снизу бака и имеет размер 1" с наружной резьбой. В качестве рабочей среды допустимо использовать воду и растворы гликолей от 25% до 50% с температурой от -10°C до +70°C. Рабочее давление не должно превышать 10 бар. На заводе мембранный бак заполнен азотом с предварительным давлением 4 бара.
Мембранный бак для водоснабжения Reflex Refix DE 500 имеет объём 500 литров. Высота бака 1475 см, диаметр 740 см. Весит изделие 103 кг.
Указания по монтажу
- Запрещается вносить изменения в конструкцию и принципфункционирования баков Refix,например, проводить сварочные работы или механическидеформировать бак.
- При замене деталей необходимоиспользовать только оригинальные запасные детали отизготовителя.
- Баки Refix DE не пригодны для масла и для токсичных сред.
- Установка должна производиться в отапливаемом помещениитаким образом, чтобы обеспечивалась возможность осмотрасо всех сторон, газовый зарядный клапан, запорная и сливнаяарматура с защитой со стороны подачи воды оставались всвободном доступе, а заводская табличка была хорошо видна.
- Необходим безмоментный, безвибрационный монтаж Refix(без напряжения), недопустимо воздействие дополнительнойнагрузки, идущей от трубопроводов или оборудования.
- Запрещается на длительное время устанавливать нанавесное крепление мембраны пневматические выключатели ипредохранительные клапаны
Технические характеристики
| Производитель | Reflex |
| Коллекция | Refix |
| Серия | DE |
| Модель | DE 500 |
| Артикул | 7306900 |
| Тип | гидроаккумулятор |
| Назначение | системы холодного и горячего водоснабжения системы пожаротушения |
| Ёмкость | 500 литров |
| Рабочая среда | вода, растворы гликолей (от 25% до 50%) |
| Рабочее давление | до 10 бар |
| Предварительное давление воздушной полости | 4 бара |
| Исполнение | вертикальное |
| Монтаж | напольный, на ножках |
| Тип мембраны | заменяемая |
| Цвет | синий |
| Диапазон рабочих температур | от -10°C до +70°C |
| Тип присоединения | резьбовое |
| Тип резьбы | наружная |
| Диаметр подключения к системе | G 1 1/4" НР |
| Материал бака | сталь |
| Диаметр | 740 мм |
| Высота | 1475 мм |
| Высота ножек | 139 мм |
| Вес | 103 кг |
| Официальная гарантия производителя | 2 года |
| Страна-родина бренда | Германия |
| Страна производства | Германия |
