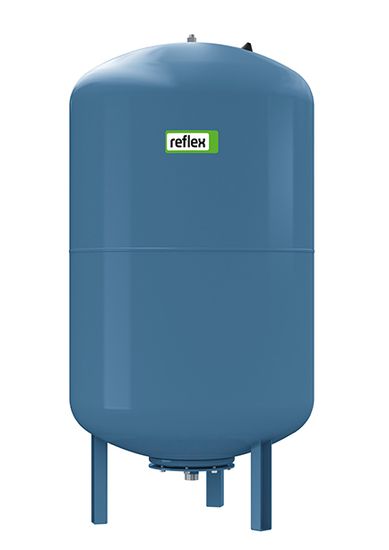

Гидроаккумулятор Reflex Refix DE 200 (7306700) предназначен для компенсации объёма и гидравлических ударов, для накопления воды или использования в качестве регулирующей ёмкости в системах питьевого водоснабжения, промышленного водоснабжения, в системах пожаротушения, с водонагревательными установками и гидропневматическими аккумуляторами. Идеально подходит для использования в системах водоснабжения с повышенными требованиями к коррозеустойчивости, например в контурах циркуляции рассола в насосных установках.
Корпус бака изготовлен из стали с прочным эпоксидным покрытием. Заменяемая мембрана выполнена в форме груши в соответствии с DIN EN 13831. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Поверхности бака, контактирующие с водой, защищены от коррозии. Гидроаккумулятор Reflex Refix DE является непроточным.
Бак предназначен для напольного вертикального монтажа и снабжён ножками высотой 15,3 см. Подключение к системе расположено снизу бака и имеет размер 1" с наружной резьбой. В качестве рабочей среды допустимо использовать воду и растворы гликолей от 25% до 50% с температурой от -10°C до +70°C. Рабочее давление не должно превышать 10 бар. На заводе мембранный бак заполнен азотом с предварительным давлением 4 бара.
Мембранный бак для водоснабжения Reflex Refix DE 200 имеет объём 200 литров. Высота бака 967 см, диаметр 634 см. Весит изделие 36,5 кг.
Указания по монтажу
- Запрещается вносить изменения в конструкцию и принципфункционирования баков Refix,например, проводить сварочные работы или механическидеформировать бак.
- При замене деталей необходимоиспользовать только оригинальные запасные детали отизготовителя.
- Баки Refix DE не пригодны для масла и для токсичных сред.
- Установка должна производиться в отапливаемом помещениитаким образом, чтобы обеспечивалась возможность осмотрасо всех сторон, газовый зарядный клапан, запорная и сливнаяарматура с защитой со стороны подачи воды оставались всвободном доступе, а заводская табличка была хорошо видна.
- Необходим безмоментный, безвибрационный монтаж Refix(без напряжения), недопустимо воздействие дополнительнойнагрузки, идущей от трубопроводов или оборудования.
- Запрещается на длительное время устанавливать нанавесное крепление мембраны пневматические выключатели ипредохранительные клапаны
Технические характеристики
Производитель | Reflex |
Коллекция | Refix |
Серия | DE |
Модель | DE 200 |
Артикул | 7306700 |
Тип | гидроаккумулятор |
Назначение | системы холодного и горячего водоснабжения системы пожаротушения |
Ёмкость | 200 литров |
Рабочая среда | вода, растворы гликолей (от 25% до 50%) |
Рабочее давление | до 10 бар |
Предварительное давление воздушной полости | 4 бара |
Исполнение | вертикальное |
Монтаж | напольный, на ножках |
Тип мембраны | заменяемая |
Цвет | синий |
Диапазон рабочих температур | от -10°C до +70°C |
Тип присоединения | резьбовое |
Тип резьбы | наружная |
Диаметр подключения к системе | G 1 1/4" НР |
Материал бака | сталь |
Диаметр | 634 мм |
Высота | 967 мм |
Высота ножек | 153 мм |
Вес | 36,5 кг |
Официальная гарантия производителя | 2 года |
Страна-родина бренда | Германия |
Страна производства | Германия |
