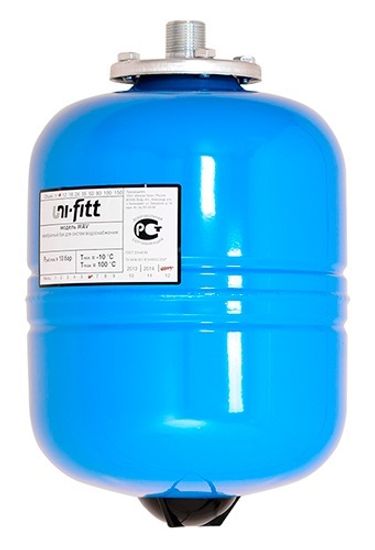

Гидроаккуммулятор Uni-Fitt 24 подвесной WAV24-U

Подвесной гидроаккуммулятор Uni-Fitt 24 (WAV24-U) предназначен для поддержания рабочего давления и предотвращения разрушения системы водоснабжения от гидроудара.

Корпус бака изготовлен из прочной высококачественной стали с эпоксиполиполиэфирным наружным покрытием синего цвета и рассчитан на многолетнюю эксплуатацию. Заменяемая мембрана выполнена из EPDM. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Вода находится внутри мембраны и не контактирует с металлическимистенками бака.

Бак имеет вертикальное исполнение и предназначен для настенного монтажа. Подключение к системе расположено сверху бака и имеет размер 3/4" с наружной резьбой. В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +100°C. Рабочее давление не должно превышать 10 бар. Предварительное давление воздушной полости составляет 1,5 бара.

Мембранный бак для водоснабжения Uni-Fitt WAV 24 имеет объём 24 литра. Высота бака 50,4 см, диаметр 28 см. Весит изделие 4,25 кг.

Габариты

Указания по монтажу и эксплуатации

• Место установки гидробака необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.
• Максимальное рабочее давление бака должно быть больше, чем рабочее давление в системе водоснабжения с учётом статического давления системы.
• Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.
• При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.
• Настройка давления в воздушной полости установленного бака производится на опорожнённой системе или на мембранном баке отключенным от системы водоснабжения.
• При эксплуатации мембранного бака не реже 1 раза в месяц проверяйте давление в воздушной полости.
• Периодически (один раз в год) проводите профилактический осмотр бака.
• Не допускайте замерзания воды в расширительном баке.

Документация

1. Расширительные мембранные баки для систем водоснабжения Uni-Fitt WAV и WAO - Паспорт изделия (2021) (открыть PDF-файл)
2. Экспертное заключение по результатам санитарно-эпидемиологической экспертизы (открыть PDF-файл)

Технические характеристики
