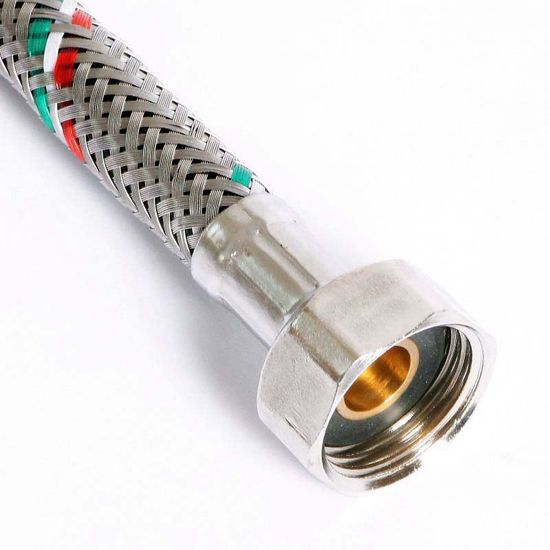

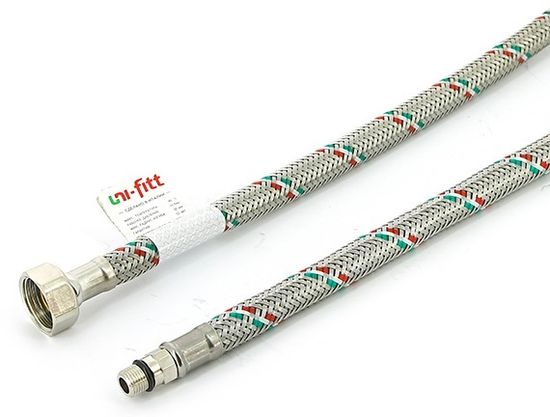

Гибкая подводка для воды Uni-Fitt M10X1 х ВР 1/2", длина 400 мм (502S2804) предназначена для непосредственного подключения смесителей к системам горячего и холодного водоснабжения с температурой до +90°C и давлением до 10 бар. Не допускается использовать гибкую подводку в качестве постоянно действующих трубопроводов.
Преимущества гибкой подводки Uni-Fitt
- широкий диапазон рабочих температур: от -5°C до +90°C;
- чрезвычайная гибкость: минимальный радиус изгиба шланга всего 3 см;
- шланг изготовлен из нетоксичной резины EPDM и может применяться в системах питьевого водоснабжения;
- фитинги изготовлены из качественной и долговечной сантехнической латуни CW617N.
- длительная гарантия - 8 лет;
- производство в Италии;

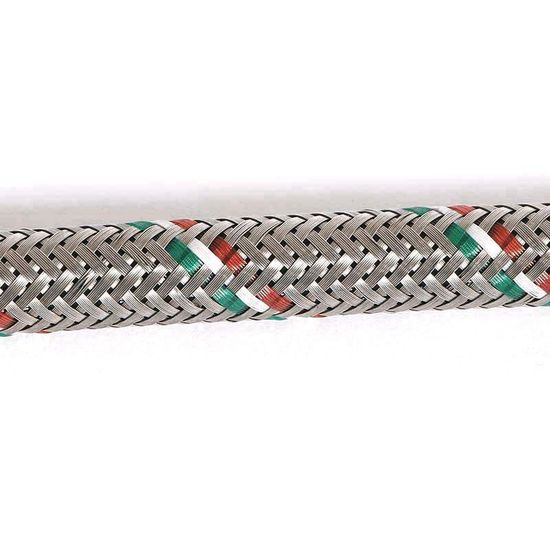

- оплётка шланга выполнена из нержавеющей стали AISI 304 с вкраплением нейлоновых нитей фирменных цветов бренда Uni-Fitt: красного, белого и зелёного.
Конструкция
| 1 - фитинг с накидной гайкой из латуни CW617N; |
Указания по монтажу
- Для контроля и периодической замены гибкой подводки необходимо предусмотреть свободный доступ к ней.
- Перед монтажом необходимо произвести визуальный осмотр на целостность конструкции.
- Гибкая подводка не должна испытывать нагрузок от трубопровода (растяжение и перекручивание) и повышенных усилий при затяжке.
- Гибкая подводка не должна касаться конструкций, которые могут повредить оплётку.
- После монтажа гибкой подводки необходимо провести испытания рабочим давлением, в течение не менее 30 минут контролируя соединения на предмет протечек. При обнаружении протечек осторожно подтяните соединительные элементы ключом на 1/4 оборота.

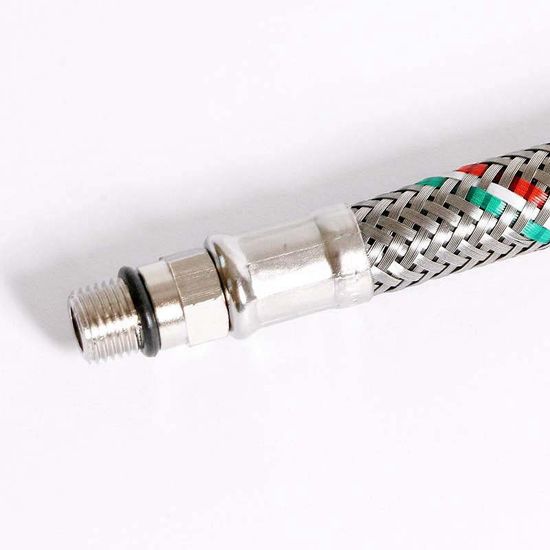

- Для смесителей с резьбой M10 x 1 рекомендуется применять гибкую подводку со штуцером M10x1 в паре с подводкой с длинным штуцером ML10 x 1. Это облегчит монтаж подводки на смесителе.
Указания по эксплуатации
- Оберегайте подводку от попадания на неё минеральных масел, растворителей и прямых солнечных лучей и
- Запрещается эксплуатировать подводку при отрицательных температурах и в непосредственной близости от предметов с температурой поверхности более +2000°С и открытого огня.
- Герметичность соединений гибкой подводки следует проверять не реже, чем 1 раз в 6 месяцев.
- При выявлении следов старения подводки (например – появление повышенной жёсткости) она подлежит обязательной замене.
Документация
Технические характеристики
| Производитель | Uni-Fitt |
| Серия | 502S |
| Артикул | 502S2804 |
| Тип | гибкая подводка для воды |
| Форма | прямая |
| Назначение | холодное и горячее водоснабжение |
| Рабочая среда | вода |
| Рабочее давление | до 10 бар |
| Рабочая температура | от -5°C до +90°C |
| Тип присоединения | штуцер / гайка |
| Размер входных и выходных штуцеров | M10X1 х ВР 1/2" |
| Длина подводки | 400 мм |
| Материал шланга | нетоксичная резина EPDM |
| Материал фитингов | латунь CW617N |
| Материал оплётки | нержавеющая сталь AISI 304 |
| Материал обжимной гильзы | нержавеющая сталь |
| Внутренний диаметр резинового рукава | 8 мм |
| Наружный диаметр резинового рукава | 12 мм |
| Расход среды на излив при давлении на входе 3 бара | 29 л/мин |
| Минимальный радиус изгиба | 30 мм |
| Страна производства | Италия |
| Страна-родина бренда | Италия |
| Официальная гарантия производителя | 8 лет |
