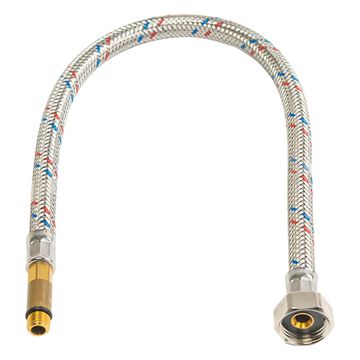

Гибкая подводка для смесителя Valtec ниппель и штуцер 1/2"xМ10 (35 мм), 40 см (VTf.004.IS.0435040) служит для непосредственного присоединения к трубопроводам сантехнических смесителей.
Гибкие подводки для воды Valtec серии VTf.004.IS снабжены накидной гайкой 1/2" с одной стороны и ниппелем для смесителя с метрической резьбой М10х18 - с другой. Длина штуцера составляет 35 мм.
Условия эксплуатации подводок Валтек
В качестве рабочей среды для гибких подводок Valtec VTf допускается использовать воду или растворы гликолей с концентрацией до 50%. Температура рабочей среды должна находиться в пределах от +1°C до +95°C с кратковременным допустимым значением +100°C. Максимальное рабочее давление составляет 10 бар.
Конструкция гибких подводок Valtec
|
1 - Рукав резиновый (EPDM) |
Указания по монтажу
- Перед монтажом гибкой подводки Valtec необходимо произвести ее визуальный осмотр, в ходе которого проверить: отсутствие повреждений оплётки; качество опрессовки пресс-гильз; качество резьбы; наличие прокладок и уплотнительных колец.
- К соединениям гибкой подводки должен быть обеспечен достаточный доступ.
- В процессе монтажа не допускается превышать рекомендованный паспортом момент затяжки, перекручивать подводку, допускать приложения к подводке растягивающих усилий, протягивать подводку через отверстия с краями, которые могут повредить оплётку, изгибать трубу с радиусом изгиба, меньше допускаемого.
- Затяжка ниппеля для смесителя должна производиться только вручную, без применения монтажного инструмента.
- После монтажа и подачи рабочего давления, в течение 30 минут провести наблюдение за работой подводки. При появлении капель в соединениях, произвести их подтяжку.
- Для возможности удобного монтажа к смесителю гибких подводок с ниппелями М10, их следует приобретать парами с длиной ниппеля 18 и 35 мм. В этом случае монтажные плоскости будут разнесены в пространстве, и не будут мешать при монтаже.
Документация
- Паспорт и инструкция по монтажу и эксплуатации для насов Wilo PB (открыть PDF-файл)
- Декларация о соответствии стандарту Таможенного союза (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VTf.004.IS |
| Артикул | VTf.004.IS.0435040 |
| Тип | гибкая подводка для воды |
| Область применения | холодное и горячее водоснабжение |
| Исполнение | прямая |
| Рабочая среда | вода, растворы гликолей до 50% |
| Рабочее давление | 10 бар |
| Максимальное давление при гидроударе | 20 бар |
| Температура рабочей среды | от +1 до +95°C |
| Кратковременно допустимая максимальная температура | +100°C |
| Внутренний диаметр резинового рукава | 8,5±0,5 мм |
| Наружный диаметр резинового рукава | 12,5±0,5 мм |
| Внутренний диаметр штуцера | 6,2 мм |
| Расход через подводку при перепаде давлений 300 КПа | 40 л/мин |
| Минимальный радиус изгиба | 65 мм |
| Длина штуцера М10 для смесителя | 35 мм |
| Присоединительный размер | 1/2" х M10 |
| Длина | 40 см |
| Предельный крутящий момент (накидная гайка) | 2 Н·м |
| Материал шланга | этиленпропиленовый каучук EPDM |
| Материал накидной гайки | нержавеющая сталь AISI 304 |
| Материал ниппеля | нержавеющая сталь AISI 304 |
| Материал штуцера | нержавеющая сталь AISI 304 |
| Материал уплотнений | этиленпропиленовый каучук EPDM |
| Материал оплётки | нержавеющая сталь AISI 304 |
| Материал обжимной гильзы | нержавеющая сталь AISI 304 |
| Температура хранения | от -20 до +50°C |
| Срок службы | 10 лет |
| Официальная гарантия производителя | 8 лет |
| Страна-родина бренда | Россия |
| Страна производства | Китай |
