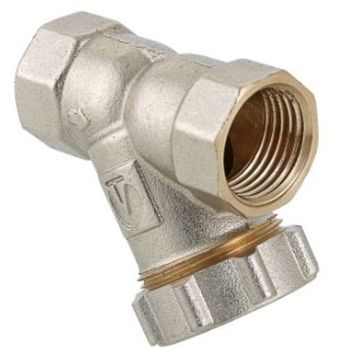

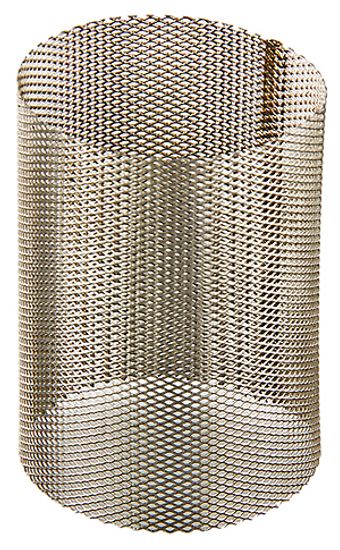

Фильтрующий элемент Valtec 3/4" VT.050.N.05 являются основным функциональным элементом косых фильтров механической очистки марок VT.190, VT.191 и VT.192. Фильтрующие элементы задерживают в фильтровальной камере нерастворимые механические частицы, очищая от них поток рабочей среды. Фильтрующий элемент изготовлен из нержавеющей стали AISI 316 (российский аналог 03Х16Н15М3), стойкой к остаточному хлору. Сварка полотна выполнена электроконтактным методом.
Очистку фильтрующего элемента следует производить промывкой или с помощью щётки с полимерной щетиной.
Размер ячейки - 500 мкм.
Вес изделия составляет 2 г.
Рекомендации по монтажу
- Размер фильтрующего элемента должен соответствовать номинальному диаметру фильтра.
- Для замены фильтроэлемента в косом фильтре необходимо открутить пробку фильтровальной камеры и извлечь вышедший из строя элемент. Новый фильтрующий элемент устанавливается в специальную проточку фильтровальной камеры.
- При установке следует соблюдать осторожность, не допуская замятия краёв фильтрующего элемента.
- После монтажа фильтрующего элемента пробку фильтровальной камеры следует завинтить обратно, не забыв установить тефлоновую прокладку.
Документация
- Паспорт на фильтроэлемент Valtec VT.050 для косого фильтра (открыть PDF-файл) (открыть PDF-файл) (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.050.N |
| Артикул | VT.050.N.05 |
| Тип | фильтрующий элемент для фильтров |
| Материал фильтроэлемента | нержавеющая сталь AISI 316 |
| Номинальное давление PN | 10 МПа |
| Диапазон температур рабочей среды | от -40°C до +150°C |
| Толщина проволоки | 0,3 мм |

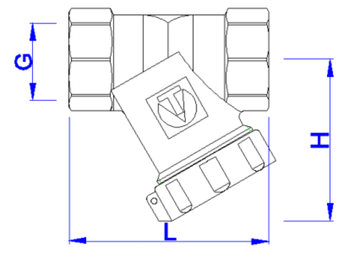

| H (см.схему) | 41,5 мм |
| A (см.схему) | 25 мм |
| Вес | 2 г |
| Средний полный срок службы | 15 лет |
| Официальная гарантия производителя | 7 лет |
| Страна-родина бренда | Италия |
