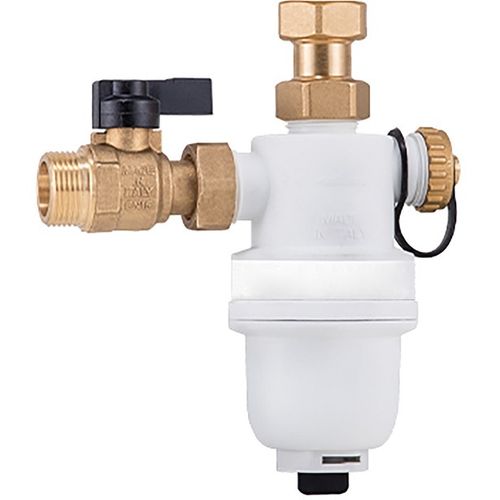

Фильтр-шламоотделитель Stout с магнитом для настенных котлов 3/4" (SFW-0072-000020)

Фильтр-шламоотделитель Стаут 3/4" (SFW-0072-000020) предназначен для удаления нерастворимых примесей, содержащихся в теплоносителе системы отопления.

Фильтр представляет собой компактное устройство, в котором реализовано три принципа очистки:

• инерционный – сепарация и отстаивание в грязеуловителе
• фильтрационный – механическая очистка сетчатым картриджем
• магнитный – удаление ферромагнитных частиц съёмным магнитом.

Области применения

Основной областью использования прибора является очистка теплоносителя перед бытовыми теплогенераторами, теплообменниками, насосами, контрольно-измерительной аппаратурой. Также удалитель шлама Stout может устанавливаться в циркуляционной системе горячего водоснабжения перед теплообменниками и насосами.

Конструкция

Принцип работы фильтра-шламоотделителя

При входе в устройство скорость и направление потока теплоносителя изменяются и наиболее крупные загрязнения под действием силы тяжести оседают в нижнюю часть корпуса фильтра. Не выпавшие в осадок частицы удерживаются фильтрующей сеткой, установленной в картридже, а наличие встроенного постоянного магнита позволяет удерживать железосодержащие примеси, размеры которых меньше размера ячейки сетчатого фильтра картриджа. Неодимовый магнит обладает высокой индукцией 12000 Гаусс), что позволяет максимально удерживать ферромагнитные частицы.

Условия эксплуатации

Шламоотделитель может использоваться совместной с водой и водными растворами гликолей (до 50%). Температура рабочей среды может варьироваться в пределах от -0°C до +90°C. Давление в системе не должно превышать 3 атмосфер.

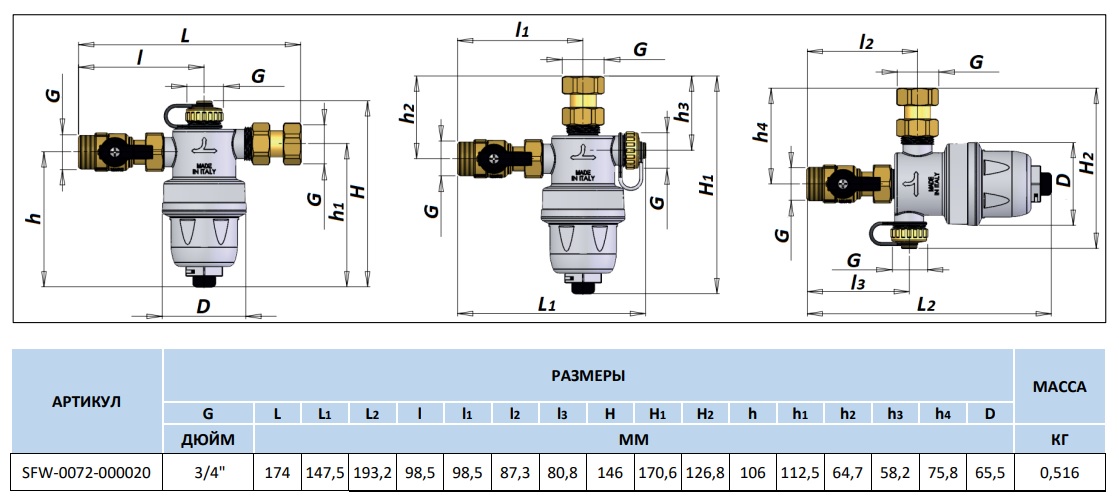

Габариты устройства

Рекомендации по монтажу

• Монтаж фильтров в трубопроводной системе должен выполняться квалифицированными специалистами.
• Устройства должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте. Не допускается замерзание рабочей среды внутри фильтра.
• Система, в которой устанавливается изделие, должна быть надежно защищена от гидравлических ударов. Фильтры следует оберегать от сильных внешних механических воздействий (ударов), а также от воздействия растворителей.
• В соответствии с ГОСТ 12.2.063 п. 3.10, трубопроводная арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа).
• В соответствии с СНиП 3.05.01 п. 2.8, отклонение соосности соединяемых трубопроводов не должны превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр. Внимание! При монтаже и эксплуатации фильтров, применение рычажных газовых ключей категорически запрещено.
• После осуществления монтажа, необходимо провести испытания на герметичность соединений с соблюдением правил (СП 73.13330.2016) «Внутренние санитарно-технические системы зданий» пункт 7.3.
• Фильтр снабжён сильным ниодимовым магнитом, поэтому не следует подносить его к электронным устройствам, кардиостимуляторам, медицинскому электрооборудованию и т.п., поскольку это может привести к их повреждению или неполадкам в работе.
• Фильтры-шламоотделители с магнитом STOUT рекомендуется устанавливать в линии возврата теплоносителя в теплогенератор для обеспечения защиты последнего. Конструкция и комплектующие фитинги позволяют производить установку фильтра как в вертикальном, так и в горизонтальном положениях при неизменном обеспечении превосходной фильтрации.
• Перед установкой устройства в новую систему следует провести продувку и промывку трубопроводов, чтобы очистить их от возможного осадка и загрязнений. До и после фильтра (перед теплогенератором или бойлером) рекомендуется установить шаровой кран для возможности обслуживания.
