Универсальный фильтр механической очистки Valtec 1" VT.386.N.06 благодаря колбе, повернутой навстречу потоку, пригоден для установки на вертикальных участках трубопровода при движении потока снизу–вверх. Направление движения жидкости или газа – любое. Корпус и пробка фильтра выполнены из латуни марки CW617N с покрытием из никеля. Между ними имеется прокладка из EPDM. Пробка оснащена отверстием для пломбировки. Размер задерживаемых частиц – от 300 мкм. Максимальная рабочая температура фильтруемой среды – 110°C. Максимальное рабочее давление – 16 бар. Резьба присоединения – внутренняя, 1/2".
Для прочистки фильтра необходимо перекрыть входное запорное устройство системы, опорожнить участок трубопровода с фильтром, после чего отвернуть пробку фильтра и прочистить сетку и колбу.
Вес изделия составляет 737 г.
Конструкция фильтра
| Фильтр состоит из корпуса (1), пробки (2), фильтроэлемента (3) и уплотнительного кольца (4). Пробка фильтра (2) имеет отверстие (ушко для пломбировки). Направление потока указано стрелкой на корпусе фильтра. |
Указания по монтажу

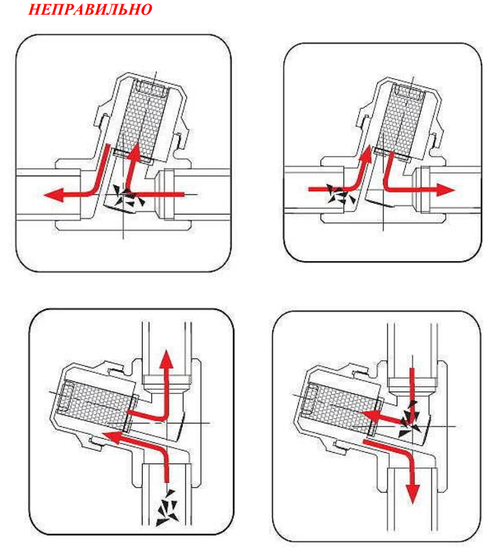

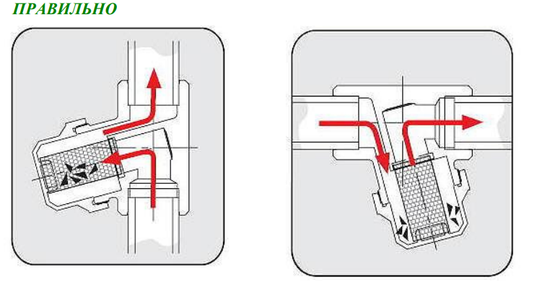

- Фильтр может устанавливаться как на горизонтальном, так и навертикальном участке трубопровода, при этом пробка фильтра должна бытьнаправлена вниз.
- Для уплотнения резьбовых соединений рекомендуется использоватьленту ФУМ, ПМА уплотнительную нить или анаэробный герметик.
- Фильтр не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на фильтр от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
- Монтаж фильтра рекомендуется производить рожковым ключом соответствующего размера.
- При монтаже фильтра не допускается превышать предельные крутящие моменты.
Документация
- Паспорт на универсальные механические фильтры Valtec VT.386.N (открыть PDF-файл)
- Отказное письмо в области пожарной безопасности (открыть PDF-файл)
- Декларация о соответствии техническому регламенту Таможенного союза до 2026 г. (открыть PDF-файл)
Технические характеристики
| Производитель | Valtec |
| Серия | VT.386.N |
| Артикул | VT.386.N.06 |
| Тип | фильтр |
| Вид фильтра (по очищающему элементу) | сетчатый |
| Область применения | водоснабжение, отопление, кондиционирование, сжатый воздух |
| Самоочичающийся | нет |
| Резьба | внутренняя-внутренняя |
| Способ очистки | механическая очистка |
| Материал корпуса | никелированная латунь CW617N |
| Материал пробки | никелированная латунь CW617N |
| Материал фильтроэлемента | нержавеющая сталь AISI 316 |
| Материал уплотнительной прокладки | EPDM |
| Рабочее давление | 16 бар |
| Пробное давление | 24 бар |
| Размер ячейки сетки | 300 мкм |
| Расстояние между центрами ячеек | 0,36 мм |
| Диапазон температур рабочей среды | от +1°C до +110°C |
| Транспарентность фильтроэлемента | 0,28 |
| Условная пропускная способность на чистом фильтре | 7,6 м3/час |
| Номинальный расход на чистом фильтре | 3,4 м3/час |
| Толщина проволоки | 0,3 мм |
| A (см.схему) | 84 мм |
| D (см.схему) | 91 мм |
| Предельно-допустимые крутящие моменты при монтаже | 65 Нм |
| Вес | 737 г |
| Средний полный срок службы | 30 лет |
| Официальная гарантия производителя | 10 лет |
| Страна-родина бренда | Италия |
