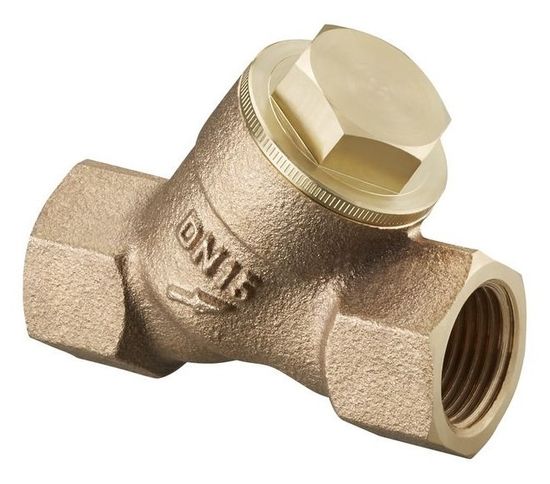

Фильтр сетчатый Oventrop 1" 600 мкм Ду 25 бронзовый (арт. 1120008)

Бронзовый косой сетчатый фильтр Oventrop 1" 600 мкм Ду 25 (арт. 1120008) служит для очистки жидкостей в системах водоснабжения, отопления, охлаждения с давлением до 25 бар от механических примесей и тем самым способствует повышению срока службы арматуры и приборов, установленных на трубопроводах. В качестве рабочей среды допустимо использовать воду, гликолевые смеси, масло, нефть, пар, воздух и другие неагрессивные жидкости и газы с температурой от -10°C до +150°C.

Фильтр снабжён двумя резьбовым патрубками с внутренней резьбой 1". На колбе имеется наружная вставка с шестигранником для упрощения её разборки. На корпусе фильтра выгравирован условный диаметр (DN 25) и стрелка, показывающая направление движения рабочей среды.

Корпус фильтра изготовлен из бронзы Rg 5, колба - из латуни. Материал фильтрующих элементов - нержавеющая сталь. Ячейки сетки имеют размер 600 мкм, на 1 см2 располагается 100 ячеек. Условная пропускная способность kvs фильтра составляет 13,4 м3/час.

Изделие имеет габариты 90 х 48 х 81 мм и весит 630 г.

Преимущества косых сетчатых фильтров Oventrop

• корпус фильтра, изготовленный из бронзы Rg 5, гарантирует особую прочность изделия;
• фильтр практически не требует обслуживания, необходима только периодическая промывка;
• фильтр имеет большую фильтрующую способность за счёт особого расположения ячеек на фильтрующей поверхности;
• в случае необходимости патроны можно легко поменять; это непоставимо с затратами на ремонт или полную замену арматуры.

Габариты

Указания по монтажу

• Монтаж фильтра возможен как в горизонтальном, так и в вертикальном положении.
• При монтаже в вертикальном положении необходимо, чтобы отсек фильтрации был направлен вниз.
• При установке обратите внимание на направление протекания среды - оно обозначено на корпусе стрелкой.

Документация

1. Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
