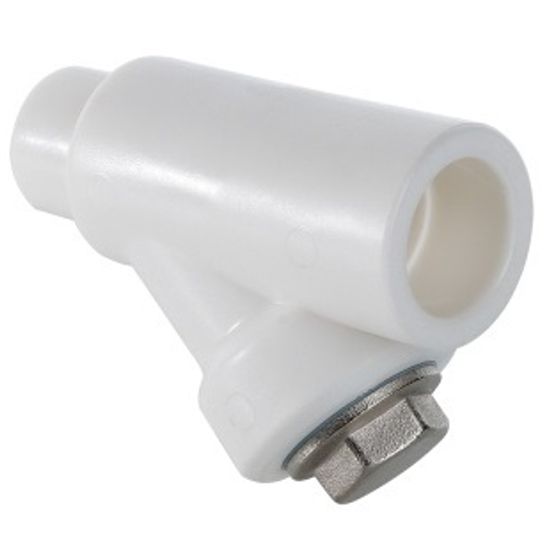

Фильтр механической очистки Valtec 25 мм внутр./нар. полипропиленовый (VTp.787.0.025)

Фильтр механической очистки Valtec 25 мм внутр./нар. полипропиленовый (арт. VTp.787.0.025) служит для очистки транспортируемой жидкости от нерастворимых примесей размером от 300 мкм.

Пробка и закладная деталь фильтра выполнены из латуни марки CW617N, никелированы, уплотнительная прокладка – из синтетического каучука EPDM. Монтаж фильтра производится методом раструбной сварки. Присоединения – внутреннее/наружное.

Вес фильтра Валтек VTp.787.0.025 составляет 98 г.

Условия эксплуатации

Valtec фильтр механической очистки Валтек VTp.787 используется в составе систем из полипропиленовых труб c рабочей температурой до +90°С и при номинальном давлении (PN) 25 бар.

Указания по монтажу фильтров из полипропилена Valtec VTp.787

• Фильтр Валтек из полипропилена должен монтироваться таким образом, чтобы пробка фильтровальной камеры была направлена вниз, при этом направление потока должно совпадать с направлением стрелки на корпусе.
• Монтаж изделия должен осуществляться при температуре окружающей среды не ниже +5°С.
• Соединения изделия с полипропиленовыми трубами должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.

Порядок монтажа

1. отрезать трубу строго перпендикулярно ее продольной оси;
2. подготовить торец трубы к монтажу (отторцевать, снять наружную фаску, для труб ALUX – специальной торцовкой произвести выборку слоя алюминия на глубину 2 мм);
3. разогреть сварочный инструмент до температуры 260ºС;
4. одновременно надеть трубу и изделие на насадки сварочного инструмента;
5. произвести нагрев в течение времени, изложенного в нижеприведенной таблице;
6. произвести соединение, выдержав его в течение времени, изложенного в нижеприведенной таблице (время сварки);
7. нагружать соединение рабочим давлением допускается по окончанию времени остывания.

Документация

1. Фильтр механической очистки Valtec полипропиленовый (VTр. 786, VTр. 787) - Технический паспорт изделия (открыть PDF-файл)
2. Декларация о соответствии до 2026 г. (открыть PDF-файл)

Технические характеристики
