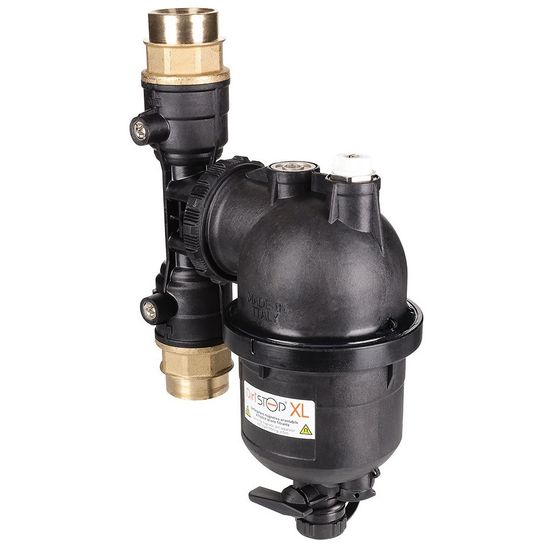

Фильтр-дешламатор Valtec с пластиковым корпусом, 1", XL (VT.381.B.06)

Промывной магнитный шламоуловитель Valtec VT.381.B.06 применяется для очистки потока жидкости от нерастворимых механических примесей в системах трубопроводов горячей и холодной воды (в том числе питьевого качества), а также гликолесодержащих растворов при температуре транспортируемой среды до +90°C и давлении до 3 бар.

В фильтре реализованы одновременно три способа очистки:

• сепарация шлама за счёт циклонного эффекта;
• удаление из потока магнитных частиц за счёт наличия двух встроенных постоянных магнитов;
• механическая очистка на сетчатом фильтроэлементе.

Видеообзор фильтра-дешламатора Valtec

Области применения

• очистка горячей и холодной воды на вводе в квартиру или коттедж
• очистка теплоносителя перед бытовыми теплогенераторами и бойлерами.

Конструкция

Поворотная конструкция фильтра позволяет устанавливать его как на горизонтальном, так и на вертикальном или наклонном участке трубопровода. При этом фильтровальная камера остаётся в положении, при котором шлам скапливается в её нижней части перед дренажным краном.

Корпус фильтра-дешламатора выполнен из стеклонаполненного полиамида РА66+GF30%, что делает его стойким к любым видам коррозии и воздействию химических веществ.

Сепаратор шлама Валтек оснащён интегрированными шаровыми кранами, позволяющими отключать его от системы для очистки и обслуживания.

Комплектация

• Фильтр в сборе
• Фильтроэлемент с ячейками 800 мкм
• Пластиковый хомут с биркой для нанесения даты последней очистки
• Упаковка
• Паспорт изделия

Указания по технике безопасности

• Перед установкой изделия необходимо внимательно ознакомиться с указаниями настоящего паспорта и техническими характеристиками системы, в которую планируется смонтировать фильтр.
• Фильтр снабжён сильными неодимовыми магнитами, поэтому не следует подносить его к электронным устройствам, кардиостимуляторам, медицинскому электрооборудованию и т.п., поскольку это может привести к их повреждению или неполадкам в работе.
• Монтаж изделия должен производиться квалифицированным слесаремсантехником.
• В процессе эксплуатации через изделие проходит поток разогретой жидкости, способной нанести ожоги, поэтому любые действия с изделием рекомендуется производить при остывшей рабочей среде.

Указания по монтажу

• Перед установкой в новую систему следует провести продувку и промывку трубопроводов, чтобы очистить их от возможного осадка и загрязнений.
• В соответствии с ГОСТ 12.2.063-2015 п.9.6, фильтр не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на фильтр от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3 мм при длине до 1 м плюс 1 мм на каждый последующий метр.
• При монтаже фильтров не допускается превышать предельные крутящие моменты, указанные в таблице технических характеристик.
• Фильтр-дешламатор устанавливается перед водонагревателем или теплогенератором так, чтобы дренажный кран фильтровальной камеры был направлен вниз.
• После заполнения системы рабочей средой следует выпустить воздух из фильтра-дешламатора, открыв ручной воздухоотводчик

Документация

1. Техпаспорт на магнитный уловитель шлама Valtec VT.381.B (открыть PDF-файл)

Технические характеристики
