Электрический котёл Zota MK-X 12 представляет собой мини-котельную мощностью 12 кВт, объединяющую в своём корпусе тэновый электрокотёл с силовым блоком, контроллер, расширительный мембранный бак, циркуляционный насос Ring и группу безопасности.
Ключевые особенности
- мощность 12 кВт;
- 6 ступеней мощности;
- информативный графический дисплей;
- система самодиагностики неисправностей с выводом кодов ошибок на экран и записью во внутреннюю память контроллера;
- управление по температуре теплоносителя и температуре воздуха;
- погодозависимое регулирование;
- управление циркуляционным насосам;
- управление приводом трехходового переключающего клапана ZOTA BPV, Fugas для организации работы контура ГВС;
- возможность самостоятельного обновления программного обеспечения;
- возможность подключения внешнего комнатного термостата (по “сухому контакту”)
- дистанционное управление котлом с мобильного телефона или персонального компьютера при помощи GSM / GPRS / Wi-Fi или LAN модуля (опция);
- дистанционное управление котлом по цифровой шине с использованием протокола OpenTherm;
- возможность подключения внешнего ИБП для питания цепей контроллера, насоса и клапана ZOTA BPV, Fugas.

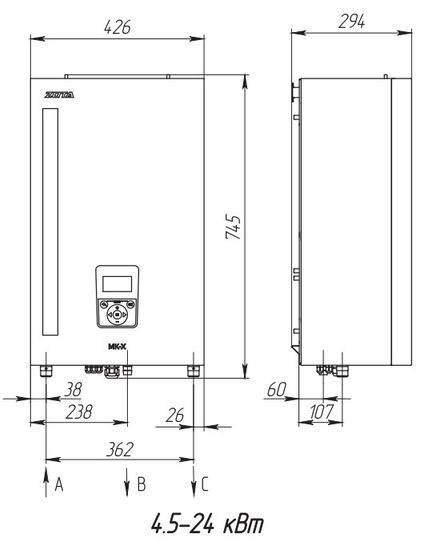

Конструкция электрокотла Зота MK-X от 4,5 до 24 кВт
Условия эксплуатации
Котёл MK-X электрический должен быть подключен к автономной системе отопления и наполнен теплоносителем. Котёл может работать в автоматическом режиме в помещениях с температурой окружающей среды не ниже +1°С и не выше +35°С и влажностью не более 80% при +25°С.
Температура транспортировки и хранения от -50°С до +45°С с относительной влажностью не более 80% при температуре +25°С.
Теплоноситель должен иметь PH 6,5-8,5. Применение чрезмерно жёсткой воды вызывает образование накипи в котле, что снижает его теплотехнические параметры и может стать причиной повреждения блока ТЭН.
Кислотность pH теплоносителя должна находиться в пределах от 6,5 до 8,5 мг/л (по индексу Ризнера).
Высота над уровнем моря должна быть не более 2000 м.
Рабочее положение прибора в пространстве – вертикальное.
Комплектация котла Zota MK-X 12 кВт
- Электрический котёл мощностью 12 кВт
- 3 предохранителя 2А / 250V 5х20
- Уплотнение кольцевое силиконовое G2
- Кронштейн настенный
- Отвёртка шлицевая
- Шуруп 6х50 с дюбелем - 2 шт.
- Шуруп 3х20 с дюбелем - 2 шт.
- Технический паспорт изделия с инструкцией по эксплуатации
- Инструкция по эксплуатации пульта управления ZOTA X-Line 100E
- Датчик температуры воздуха
- Датчик бойлера ГВС
- Упаковка
Требования к месту установки
Для обеспечения надлежащих условий эксплуатации котла помещение котельной может быть оборудовано приточной и вытяжной вентиляцией с естественным или принудительным притоком свежего воздуха. При монтаже котла необходимо выдерживать минимальные расстояния до стен, пола и потолка, указанных на иллюстрации. Расстояния необходимо соблюдать для удобства эксплуатации и сервисного обслуживания. |
|
Документация
- Паспорт на котлы электрические Zota MK-X (открыть PDF-файл)
- Сертификат соответствия до 2028 года (открыть PDF-файл)
Технические характеристики
| Производитель | Zota |
| Серия | MK-X |
| Артикул | ZM3468426012 |
| Тип | котёл отопления |
| Вид по используемому топливу | электрический |
| Монтаж | настенный вертикальный |
| Количество контуров | 1 (отопление) |
| Площадь отапливаемого помещения | 120 м2 |
| Номинальная потребляемая мощность | 12 кВт |
| Значение потребляемой мощности по ступеням | 2-4-6-8-10-12 кВт |
| КПД | до 99% |
| Выбор ступеней мощности | автоматическое |
| Ёмкость расширительного бака | 12 л |
| Объём теплоносителя в котле | 6 л |
| Вид сети | трёхфазная |
| Номинальное напряжение питания | 380 В ±10% |
| Частота сети | 50 Гц |
| Рабочая среда | вода или растворы гликолей (до 50%) |
| Давление теплоносителя в системе отопления | не более 3 бар |
| Диапазон регулировки температуры теплоносителя | от +20°С до +85°С |
| Диапазон регулировки температуры воздуха в помещении | от +2°С до +35°С |
| Необходимый расход теплоносителя через котёл при ΔT=10°С | 1,2 м3/час |
| Необходимый расход теплоносителя через котёл при ΔT=20°С | 0,6 м3/час |
| Температура транспортировки | от -50°С до +45°С |
| Температура хранения | от -50°С до +45°С |
| Температура в помещении | от +1°С до +35°С |
| Относительная влажность окружающей среды | не более 80% |
| Степень пылевлагозащиты | IР20 |
| Присоедининительный размер системы отопления | 3/4" |
| Высота | 745 мм |
| Ширина | 426 мм |
| Глубина | 294 мм |
| Габариты упаковки (ВxШxГ) | 800x482x347 мм |
| Вес нетто | до 40 кг |
| Вес брутто | до 42 кг |
| Срок службы | 6 лет |
| Официальная гарантия производителя | 2 года* |
| Страна-родина бренда | Россия |
| Страна производства | Россия |
* - Гарантийный срок на электрокотел составляет 2 года при выполнении условий «Расширенная гарантия».
