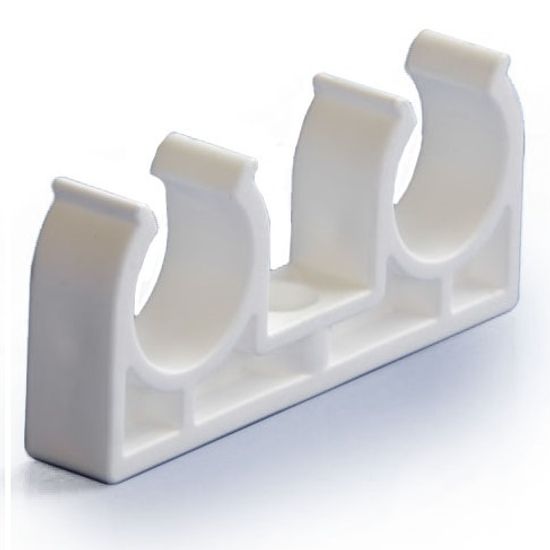

Двойное крепление Политэк 25 мм полипропиленовое

Двойное крепление Политэк 25 мм полипропиленовое (арт. 9000020025) используется для крепления труб на поверхности при прокладке параллельных линий из труб PPR.

Условия эксплуатации полипропиленовых фитингов Политэк

Указания по монтажу фитингов Политэк из полипропилена

1. Проектирование, монтаж и эксплуатацию систем трубопроводов с использованием напорных труб и фитингов из полипропилена PP-R следует выполнять в соответствии с требованиями СП 40-102-2000; СП 40-101-96; СН 550-82 и отраслевыми или ведомственными нормами, утверждёнными в установленном порядке.
2. Монтаж армированных полипропиленовых труб должен осуществляться при температуре окружающей среды не ниже +5°С.
3. Фитинги, хранившиеся или транспортировавшиеся при температуре ниже 0°С, должны быть перед монтажом выдержаны в течение 2 ч при температуре не ниже +5°С;
4. Все используемые материалы не должны иметь загрязнений и повреждений;
5. Соединения труб должны выполняться методом термической полифузионной муфтовой сварки с помощью специального сварочного аппарата. Настроечная рабочая температура +260°С.
6. Соединительные детали для раструбной сварки рекомендуется использовать того же производителя, что и трубы. В этом случае гарантируется одновременный прогрев на рабочую глубину трубы и фитинга.
7. Время нагрева при выполнении соединений должно соответствовать режимам сварки, указанным в Паспорте изделия.
8. Комбинированные полипропиленовые фитинги с трубной резьбой 1/2",3/4" и 1", не имеющих ответной части «под ключ» следует соединять с ответной резьбой другого фитинга без вспомогательного инструмента, вручную или с использованием специального ленточного ключа, обеспечивающего обхват по всей окружности фитинга. Для соединения комбинированных полипропиленовых фитингов, имеющих ответную часть «под ключ» требуется применять рожковые гаечные ключи.
9. Запрещается применение газового ключа в качестве вспомогательного инструмента для затяжки комбинированных полипропиленовых фитингов;
10. Запрещается поворачивать латунный кран или иные фитинги при полностью затянутом резьбовом соединении до необходимого уровня, для выведения в удобную плоскость обслуживания;
11. Запрещается производить монтаж резьбовых соединений не соосно расположенных изделий.
12. При присоединении комбинированных фитингов к запорной арматуре (латунные шаровые краны, вентиля, фильтры и т.п.) первоначально необходимо смонтировать фитинг с запорной арматурой, а затем приварить.
13. Уплотнение резьбы производится с использованием фторопластовой ленты (ФУМ), льняной нитью и другими полимерными уплотнителями или специальными анаэробными клеями, герметиками для резьбовых соединений.
14. ФУМ лента должна накручиваться по всей площади резьбы и по направлению скручивания фитингов. При использовании льна, льняная нить должна быть уложена между витками по всей длине резьбовой части фитинга в один проход. Полученное уплотнение должно быть смазано герметизирующей пастой. Резьбовую часть фитинга допускается скручивать с ответной частью на высоту 3-5 витков, но не более.
15. При соблюдении данных требований полученное соединение будет герметичным во всём диапазоне рабочих давлений.

Документация

1. Полипропиленовые фитинги Политэк - Технический паспорт изделия (открыть PDF-файл)

Технические характеристики
