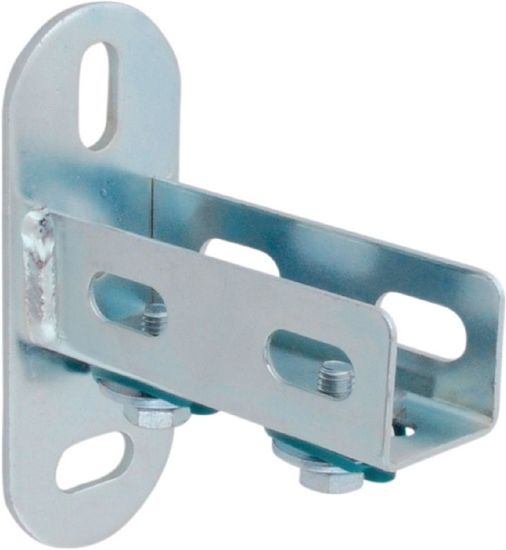

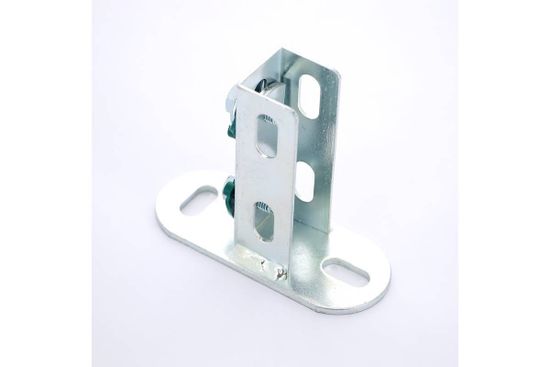

Настенный держатель Walraven BIS RapidRail для профилей WM (арт. 6613200) предназначен для монтажа профилей Walraven BIS RapidRail на стену или пол. Профиль при этом может быть смонтирован открытой стороной частью вниз или в сторону. Держатель представляет собой U-образный профиль с приваренной пластиной. Для быстрого и надёжного монтажа держатель снабжён предварительно смонтированными монтажными гайками BIS RapidRail. Для удобства установки крепёжные отверстия размером 25х11 мм размещены под углом 90°. Настенный крепёж способен выдержать нагрузку до 2850 Н.
Держатель Walraven 6613200 подходит для профилей моделей WM0, WM1, WM15, WM2 и WM30.
Металлические части держателя Вальравен выполнены из стали 1.0242 с электролитической оцинковкой. При их создании используется сварка в углекислом газе. Пружина изготовлена из полиоксиметилена (POM) зелёного цвета.
При помощи универсального держателя профиля BIS RapidRail Вы можете создать консоль нужного вам размера. Необходимо просто отрезать профиль нужной длины и установить в держатель профиля.
Держатель имеет следующие габариты: ширину 50 мм, высоту 123 мм, толщину 4 мм.
Документация
- Стеновой держатель BIS RapidRail (G 15 05) (открыть PDF-файл)
- Брошюра "Walraven BIS RapidRail" (открыть PDF-файл)
- Walraven BIS RapidRail - Технические характеристики (открыть PDF-файл)
- Продукты, проверенные согласно RAL-GZ 655/656 (открыть PDF-файл)
Технические характеристики
| Производитель | Walraven |
| Коллекция | BIS RapidRail |
| Модель | WM |
| Артикул | 6613200 |
| Тип | стеновой держатель |
| Форма | U-образный |
| Материал корпуса | оцинкованная сталь 1.0242 |
| Материал пружины | полиоксиметилен (POM) |
| Цвет пружины | зелёный |
| Длина L | 100 мм |
| Ширина B (см. схему) | 50 мм |
| Высоту H (см. схему) | 123 мм |
| Толщина s (см. схему) | 4 мм |
| Отверстие d1 (см. схему) | 25х11 мм |
| Высота k (см. схему) | 83 мм |
| Диаметр SW1 (см. схему) | 13 мм |
| Максимальная нагрузка Fa,z (см. схему) | 2 850 Н |
| Официальная гарантия производителя | 3 года |
| Расчётный срок эксплуатации | 40 лет |
| Страна-родина бренда | Нидерланды |
