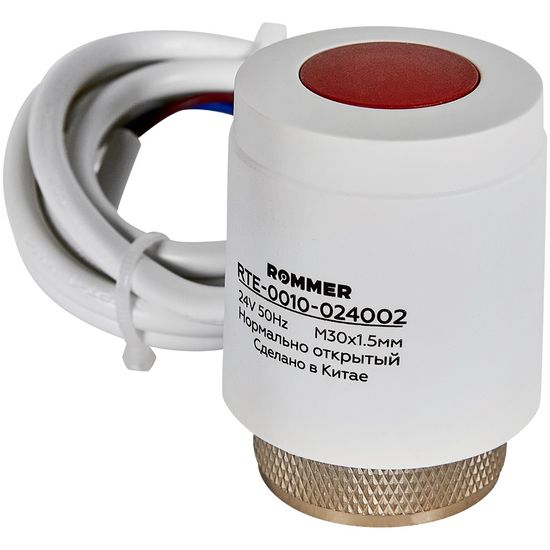

Электротермический компактный нормально открытый сервопривод Rommer 24 В (RTE-0010-024002) предназначен для двухпозиционного управления регулирующими клапанами в системах отопления или охлаждения зданий.
Принцип работы
Основным элементом электротермического привода является сжатый рабочей пружиной сильфон с расширяющимся при нагреве рабочим веществом. В контакте с сильфоном находится электрический нагревательный элемент. Шток, соединенный с сильфоном, передает поступательное движение золотнику регулирующего клапана, на котором установлен привод. При подаче питающего напряжения на привод нагревательный элемент разогревает сильфон, в результате чего тот перемещает шток и связанный с ним золотник клапана, открывая или закрывая проход регулируемой среды через теплообменный аппарат (радиатор, воздухонагреватель, конвектор, воздухоохладитель и пр.).
Электротермические приводы различаются по исполнению и бывают нормально открытыми - (НО) и нормально закрытыми - (НЗ). Для контроля положения штока электротермические приводы имеют цветной механический индикатор. Шток (НО) привода при отсутствии питающего напряжения располагается внутри, а при подаче электрического тока выдвигается. У (НЗ) привода, наоборот, при отсутствии напряжения шток выдвинут, а при его подаче втягивается внутрь. В следствие тепловой инерции, сильфон начинает двигать шток только спустя 1,5-3 мин. с момента подачи на привод электрического тока, а до полного закрытия/открытия клапана проходит от 3 до 5 мин. Обратный процесс при отключении питания привода протекает несколько медленнее.
Управляются электротермические приводы контроллерами, а также электромеханическими или электронными комнатными термостатами, замыкающими и размыкающими электрическую цепь питания приводов при отклонении температуры воздуха в помещении от заданного значения.
Конструкция
Габариты
| H - 65 мм |
Документация
Технические характеристики
| Производитель | Rommer |
| Серия | RTE-0010 |
| Артикул | RTE-0010-024002 |
| Тип | электротермический компактный сервопривод |
| Область применения | системы горячего водоснабжения системы отопления |
| Электропитание привода | 24 В |
| Частота тока | 50 Гц |
| Резьба под термоголовку | М30х1,5 |
| Потребляемая мощность | 2,5 Вт |
| Управляющий сигнал | двухточечный |
| Ход штока | 4 (+0,5) мм |
| Время начального открытия для (NC) или закрытия для (NO) приводов | 3 минуты |
| Время полного открытия для (NC) или закрытия для (NO) приводов | 5 минут |
| Номинальная сила давления (питание выключения) | 200 Н |
| Температура рабочей среды | от -5°C до +100°C |
| Температура окружающей среды | от -5°C до +50°C |
| Температура хранения | от -20°C до +65°C |
| Степень пылевлагозащиты | IP54 |
| Материал изготовления | пластик |
| Длина кабеля | 1 м |
| Механический указатель открытого / закрытогоположения | красный |
| Вес | 110 г |
| Страна производства | Китай |
