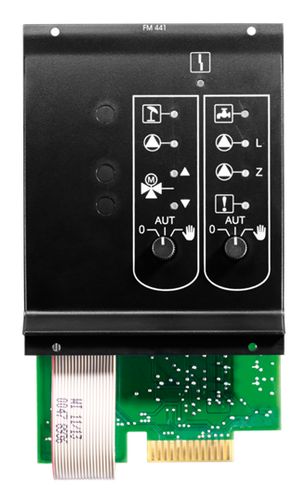

Функциональный модуль Buderus FM441 предназначен для управления процессом приготовления горячей воды в контуре ГВС с емкостным водонагревателем и регулирования одного отопительного контура со смесителем. Монтаж модуля осуществляется легко и быстро – соединительные штекеры имеют цветовую и цифровую кодировку.

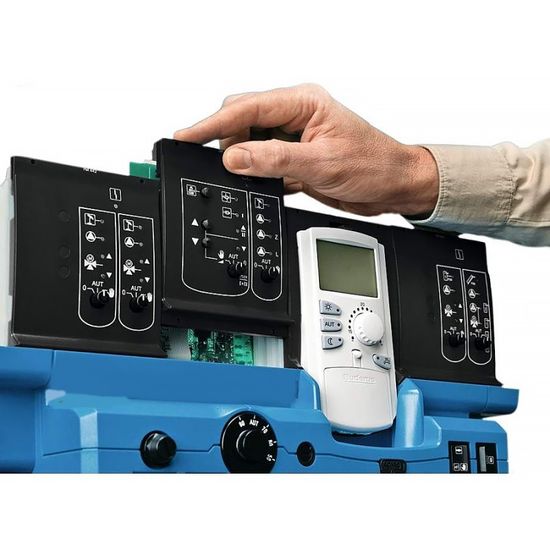

При условии, что приготовление горячей воды в емкостном водонагревателе не является основной функцией системы управления (например, Logamatic 4121, 4211 или 4211 P), установка модуля FM441, поможет быстро решить эту проблему. Система управления автоматически распознает функциональный модуль и показывает все возможные для регулирования параметры на сервисном уровне пульта MEC2.
Модуль Buderus FM441 с помощью светодиодной индикации, обеспечивает простоту управления основными рабочими режимами. В случае возникновения какой-либо неисправности, на панели ярко загорится соответствующая лампочка.
Основные функции модуля Buderus FM441
- Регулирование по времени процесса приготовления горячей воды загрузочным насосом бака, ежедневный контроль, термическая дезинфекция и управление циркуляционным насосом.
- Разовая загрузка бака вне заданного периода отопления или для активизации термической дезинфекции.
- Передача на пульт управления МЕС2 сообщения о неисправности загрузочного насоса бака или инертного анода.
- Приоритетный или параллельный режим работы с отопительными контурами.
- Регулирование по наружной температуре одного отопительного контура с исполнительным органом и циркуляционным насосом.
- Подключение отдельного пульта ДУ отопительного контура для регулирования по комнатной температуре.
- Автоматическое переключение режима лето-зима.
- Ручной режим управления с возможностью переключения выкл/авт.режим/ручной режим.
С индикацией светодиодами:
- неисправность модуля
- летний режим отопительного контура
- исполнительный орган отопительного контура открыт/закрыт
- насос отопительного контура вкл.
- загрузочный насос бака-водонагревателя вкл.
- циркуляционный насос вкл.
- запрос на горячую воду
- термическая дезинфекция
Документация
- Инструкция по монтажу модулей FM441, FM442, FM447, KM471 (открыть PDF-файл)
- Схема электрических соединений (открыть PDF-файл)
- Обзор функциональных модулей Для Logamatic 4000 (открыть PDF-файл)
Технические характеристики
| Производитель | Buderus |
| Модель | FM441 |
| Артикул | 30004861 |
| Вид | функциональный модуль |
| Назначение | управление системой регулирования Logamatic 4000 (1 отопительный контур + 1 контур ГВС) |
| Рабочее напряжение | 230 В |
| Рабочая частота | 50 Гц |
| Выход загрузочного насоса бака-водонагревателя | 5 А |
| Выход циркуляционного насоса (циркуляция) | 5 А |
| Выход циркуляционного насоса отопительного контура 1 | 5 А |
| Потребляемая мощность | 2 ВА |
| Время выбега серводвигателя | 120 сек |
| Диапазон установки времени выбега серводвигателя | от 10 до 600 сек |
| Вид регулятора | трёхпозиционный регулятор (режим PI) |
| Страна-родина бренда | Германия |
| Официальная гарантия производителя | 2 года |
