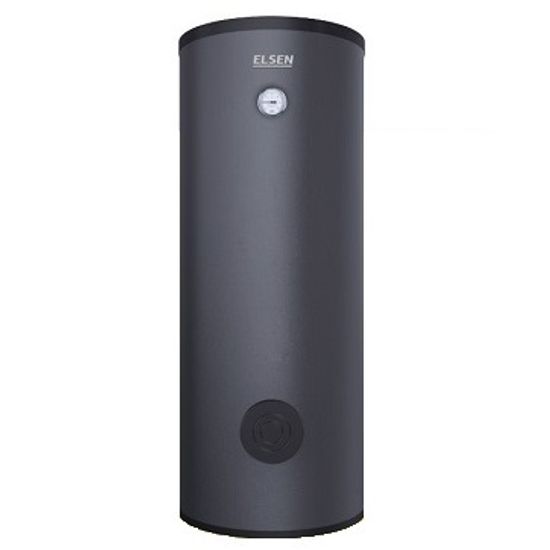

Бойлер косвенного нагрева Elsen InoFlex 200 л напольный EWH03.200i, 1ТО AISI304

Напольный водонагреватель бойлер косвенного нагрева Elsen InoFlex EWH03.200i объёмом 200 л из нержавейющей стали AISI 304 предназначен для накопления, нагрева поддержания заданной температуры горячей воды при работе с различными источниками тепла.

Бак косвенного нагрева Элсен ИноФлекс EWH03.200i представляет собой ёмкость, внутри которой расположен гладкотрубный теплообменник.

Стальной водонагреватель выполнен из нержавеющей стали марки AISI304, благодаря чему достигается высокая коррозийная стойкость внутренней поверхности бака.

В бак сверху встроен съёмный магниевый анод для предотвращения коррозии.

Нагрев всего объема воды в баке осуществляется змеевиком. Горячая вода от источника тепла поступает в теплообменник. В это же время холодная вода из системы холодного водоснабжения поступает в ёмкость и через теплообменник за счёт постоянной циркуляции через змеевик теплоносителя от источника тепла нагревает поступающую холодную воду. При начале водоразбора, через патрубок горячего водоснабжения (N6) разогретая вода поступает в систему ГВС.

В случае возможных перебоев в системе отопления, в качестве дополнительного теплового источника или при наличии двухтарифного счетчика в бак может быть установлен термоэлектрический нагревательный элемент (ТЭН). ТЭН требует питания 220 В или 380 В в зависимости от модификации. ТЭН устанавливается в ревизионный фланец.

Условия эксплуатации

Теплообменник водонагревателя рассчитан на работу при максимальном давлении 6 бар и температуре +110°С на стороне источника тепла и на максимальное давление 6 бар и температуру +95°С на стороне системы ГВС.

Качество воды в системе ХВС должно удовлетворять требования, указанным ниже. Если химический состав воды не соответствует требования, то рекомендуем установить оборудование для дополнительной подготовки и очистки воды.

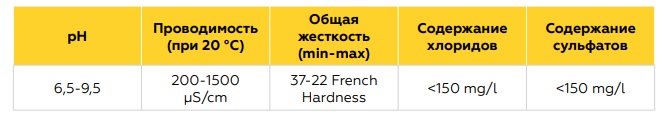

Требования к качеству воды

Комплектация

• Водонагреватель серии EWH03 объёмом 200 литров
• Магниевый анод
• Термометр
• Глухой фланец
• Теплоизоляция
• Паспорт изделия

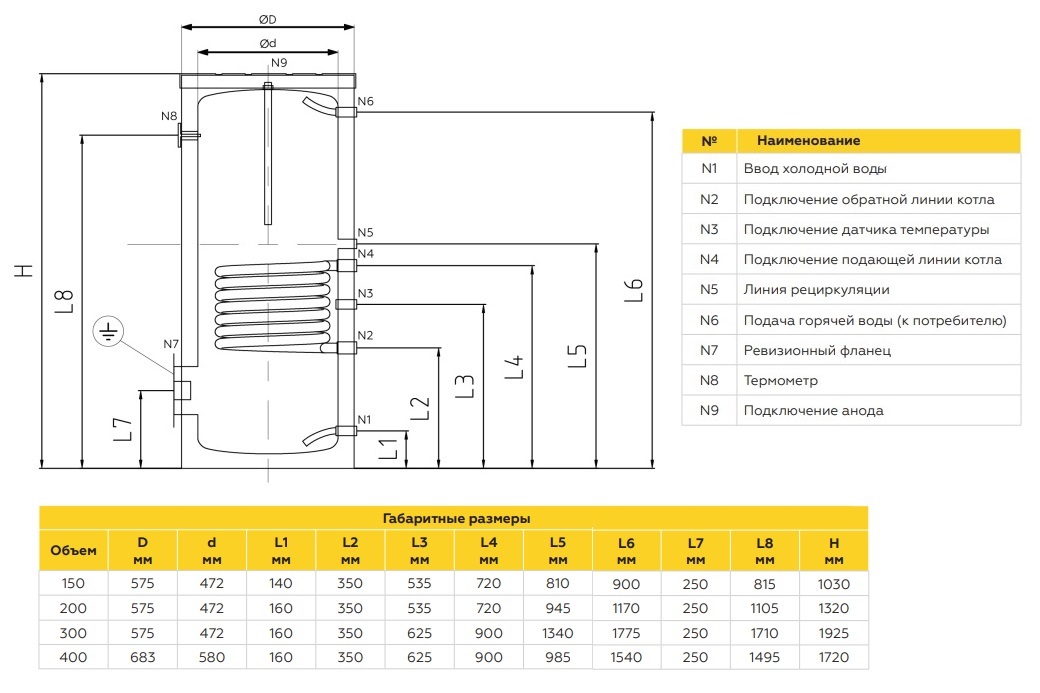

Габариты

Рекомендации по монтажу

Водонагреватель подразумевает его установку на пол. Место, на котором будет установлен водонагреватель должно быть ровным и способным выдержать вес водонагревателя, заполненного водой. Если есть риск возникновения ситуации, при которой возможно скапливание воды в помещении, то бак необходимо установить на возвышении таким образом, чтобы исключить соприкосновение внешней поверхности бака с водой.

Возвышение необходимо организовать таким образом, чтобы на нем была ровная площадка, способная выдержать вес заполненного водой водонагревателя.

Для обслуживания или замены анода необходимо предусмотреть промежуток между верхней точкой водонагревателя и потолком (перекрытием).

Замерзание воды может привести к повреждению водонагревателя. Необходимо принять меры по недопущению замерзания воды в водонагревателе.

Не допускайте образования гальванических пар между трубами в системе и баком. В случае использования медных труб необходим фитинг с диэлектрической вставкой. При использовании активного анода или ТЭНа обязательно заземляйте водонагреватель.

Обязательно используйте предохранительный клапан, обратный клапан, сетчатый фильтр и редуктор давления на входе холодной воды в устройство. Последовательность оборудования указана в гидравлической схеме (п. 4.2). В случае установки, противоречащей гидравлической схеме, на ваше устройство не будет распространяться гарантия

Диаметр отводящей трубки от предохранительного клапана не должен быть меньше чем диаметр предохранительного клапана. Отводящая трубка должна быть подсоединена к дренажу (канализации) таким образом, чтобы избежать замерзания в ней воды.

При заполненном баке в момент начала нагрева воды возможно подтекание воды из предохранительного клапана. Ни в коем случае не заглушайте выходной патрубок предохранительного клапана.

В случае, если статическое давление в системе водоснабжения превышает 6,5 бар, рекомендуется установка редукционного клапана на входе в водонагреватель

Для увеличения срока службы оборудования обязательна установка расширительного бака на вводе холодной воды в водонагреватель. Объем расширительного бака рекомендуется брать равным 10% от объема водонагревателя. Не используйте открытые системы расширения.

Документация

1. Техпаспорт изделия и инструкция по монтажу на бойлеры EWH03 (открыть PDF-файл)

Технические характеристики
