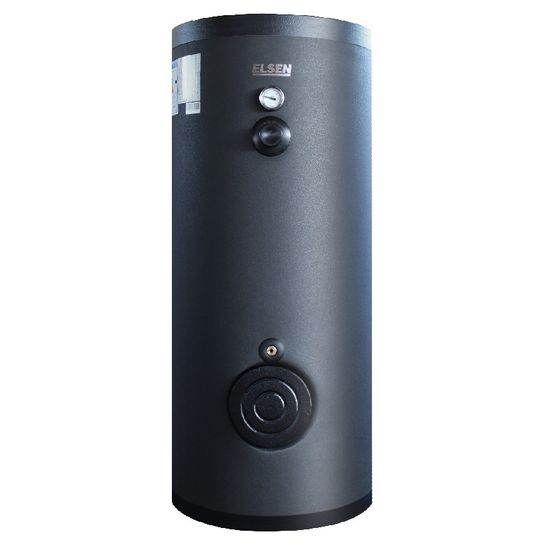

Бойлер косвенного нагрева Elsen 160 л напольный EWH01.160 с одним змеевиком

Водонагреватель бойлер косвенного нагрева Elsen EWH01.160 с одним змеевиком предназначен для накопления, нагрева поддержания заданной температуры горячей воды при работе с различными источниками тепла.

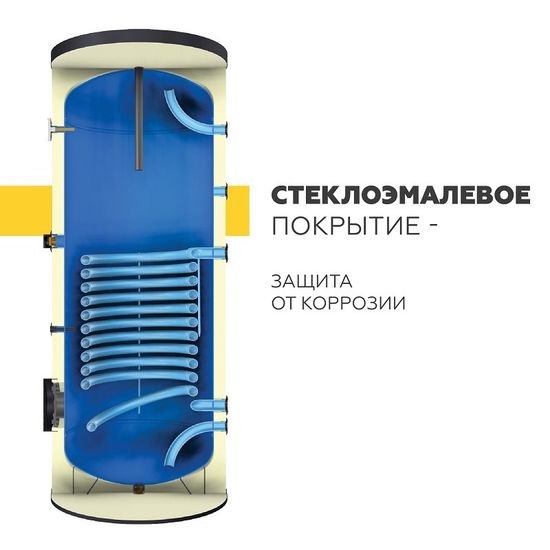

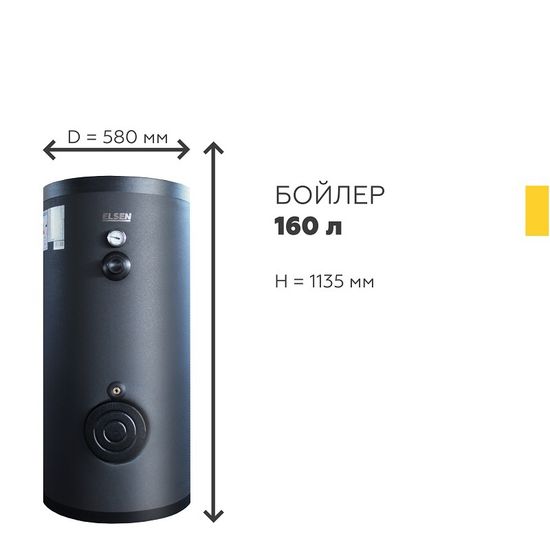

Бак косвенного нагрева Элсен представляет собой ёмкость объёмом 160 литров, внутри которой расположен гладкотрубный теплообменник.

В бак сверху встроен съёмный магниевый анод для предотвращения коррозии.

Нагрев всего объёма воды в баке осуществляется змеевиком. Горячая вода от источника тепла поступает в теплообменник. В это же время холодная вода из системы холодного водоснабжения поступает в емкость и через теплообменник за счет постоянной циркуляции через змеевик теплоносителя от источника тепла нагревает поступающую холодную воду. При начале водоразбора, через патрубок горячего водоснабжения (N8) разогретая вода поступает в систему ГВС.

В случае возможных перебоев в системе отопления, в качестве дополнительного теплового источника или при наличии двухтарифного счетчика в бак может быть установлен термоэлектрический нагревательный элемент (ТЭН) с резьбой НР 1 ½” и длиной 440 мм. ТЭН требует питания 220 В или 380 В (в зависимости от модификации).

Также дополнительно можно установить дополнительный ТЭН в ревизионный фланец.

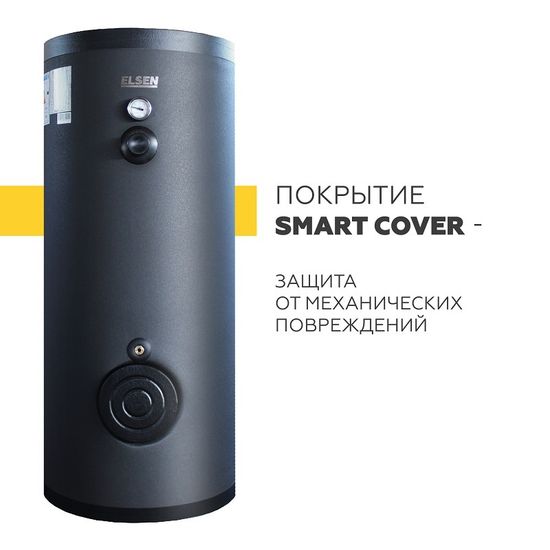

Стальной водонагреватель выполнен с внутренним эмалевым покрытием, благодаря которому достигается высокая коррозийная стойкость внутренней поверхности бака.

Условия эксплуатации

Теплообменник рассчитан на работу при максимальном давлении 10 бар и температуре +110°С на стороне источника тепла и на максимальное давление 10 бар и температуру +95°С на стороне системы ГВС.

Качество воды в системе ХВС должно удовлетворять требования, указанным ниже. Если химический состав воды не соответствует требования, то рекомендуется установка оборудования для дополнительной подготовки и очистки воды.

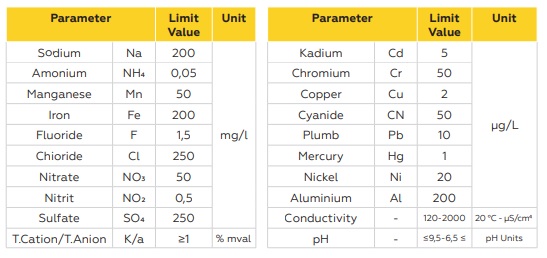

Требования к составу воды

Комплектация

• Бак водонагреватель серии EWH01 объёмом 160 литров
• Магниевый анод

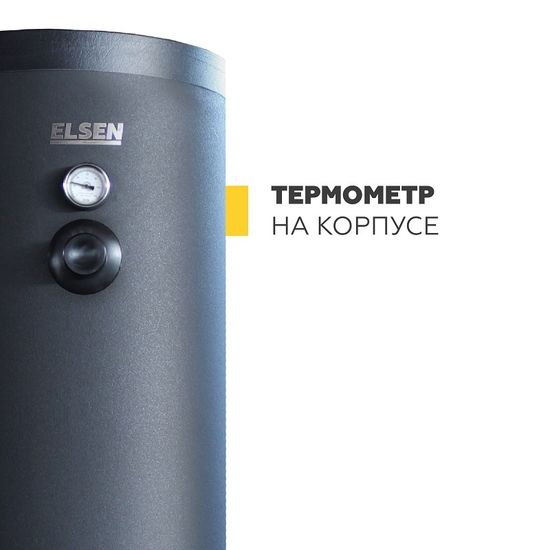

• Термометр
• Регулировочные ножки – 1 комплект
• Глухой фланец
• Несъёмная изоляция
• Паспорт изделия

Указания по установке

• Бак водонагреватель косвенного нагрева можно устанавливать только в помещениях с положительной температурой. Все действия, связанные с монтажом, запуском в эксплуатацию, обслуживанием и ремонтом должны проводится квалифицированным персоналом.
• Бак водонагреватель должен быть установлен вертикально на ровной поверхности. Регулировка бака производится при помощи регулировочных ножек.
• При установке бака водонагревателя необходимо организовать возможность слива в трап канализации или в дренажный приямок
• При установке бака водонагревателя необходимо обеспечить свободный доступ для подключения бака к системе, обслуживания бака и для демонтажа бака.
• Предохранительный клапан должен быть установлен непосредственно перед бойлером на трубе подачи в него холодной воды. Используйте только клапаны с соответствующими техническими характеристиками, приспособленные для емкостных водонагревателей. Клапан безопасности следует использовать в соответствии с инструкцией по эксплуатации клапана.
• Категорически запрещается монтаж дополнительных устройств (например, запорного клапана, обратного клапана и т.д.) между клапаном безопасности и водонагревателем. Рекомендуется установить тройник для слива воды из бойлера
• После первого запуска водонагревателя косвенного нагрева необходимо проверить его на утечку в местах соединений.
• В зависимости от объема вашего контура ГВС необходимо установить расширительный бак (около 10% от объема бака) и группу безопасности, так как система является закрытой!
• Период замены магниевого анода 2 года, однако, срок службы анода очень сильно зависит от качества воды, поэтому рекомендуется проводить проверку анода 1 раз в 6 месяцев. Замену анода рекомендуется проводит, если его диаметр составляет менее 15 мм.

Документация

1. Техпаспорт на бойлеры EWH01 (открыть PDF-файл)

Технические характеристики
