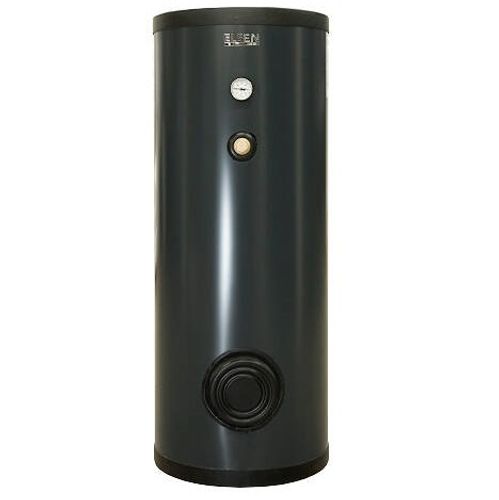

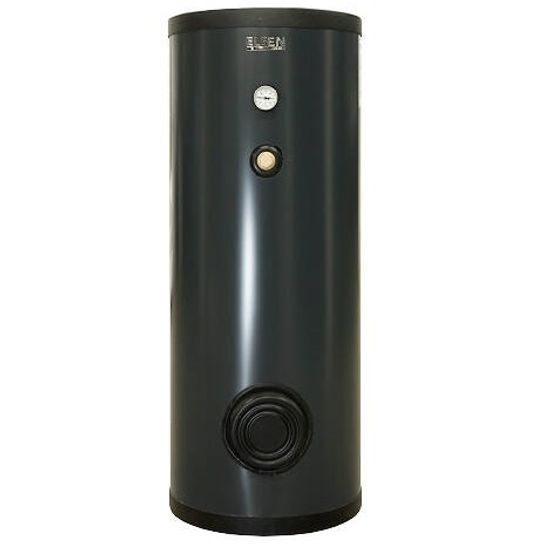

Бойлер косвенного нагрева Elsen Elegance 150 л напольный LT EWH02.150 с одним змеевиком

Водонагреватель бойлер косвенного нагрева Elsen Elegance 150 LT EWH02.150 с одним змеевиком, 150 л предназначен для накопления, нагрева поддержания заданной температуры горячей воды при работе с различными источниками тепла.

Бак косвенного нагрева Elsen EWH02.150 представляет собой ёмкость объёмом 150 литров, внутри которой расположен гладкотрубный теплообменник.

В бак сверху встроен съёмный магниевый анод для предотвращения коррозии.

Нагрев всего объёма воды в баке осуществляется змеевиком. Горячая вода от источника тепла поступает в теплообменник. В это же время холодная вода из системы холодного водоснабжения поступает в емкость и через теплообменник за счет постоянной циркуляции через змеевик теплоносителя от источника тепла нагревает поступающую холодную воду. При начале водоразбора, через патрубок горячего водоснабжения (N8) разогретая вода поступает в систему ГВС.

В случае возможных перебоев в системе отопления, в качестве дополнительного теплового источника или при наличии двухтарифного счетчика в бак может быть установлен термоэлектрический нагревательный элемент (ТЭН) с резьбой НР 1 ½” и длиной 440 мм. ТЭН требует питания 220 В или 380 В (в зависимости от модификации).

Также дополнительно можно установить дополнительный ТЭН в ревизионный фланец.

Стальной водонагреватель выполнен с внутренним эмалевым покрытием, благодаря которому достигается высокая коррозийная стойкость внутренней поверхности бака.

Условия эксплуатации

Теплообменник баков серии EWH02 рассчитан на работу при максимальном давлении 10 бар и температуре +110°С на стороне источника тепла и на максимальное давление 10 бар и температуру +95°С на стороне системы ГВС.

Требования к качеству воды

Комплектация

• Бак водонагреватель серии EWH02 объёмом 150 литров
• Магниевый анод
• Термометр
• Глухой фланец
• Несъёмная изоляция
• Паспорт изделия

Рекомендации по установке

Водонагреватель подразумевает его установку на приваренные к нему ножки. Место, на котором будет установлен водонагреватель должно быть ровным и способным выдержать вес водонагревателя, заполненного водой. Если есть риск возникновения ситуации, при которой возможно скапливание воды в помещении, то бак необходимо установить на возвышении таким образом, чтобы исключить соприкосновение внешней поверхности бака с водой.

Возвышение необходимо организовать таким образом, чтобы на нем была ровная площадка, способная выдержать вес заполненного водой водонагревателя.

Для обслуживания или замены анода необходимо предусмотреть промежуток между верхней точкой водонагревателя и потолком (перекрытием).

Замерзание воды может привести к повреждению водонагревателя. Необходимо принять меры по недопущению замерзания воды в водонагревателе.

Не допускайте образования гальванических пар между трубами в системе и баком. В случае использования медных труб необходим фитинг с диэлектрической вставкой. При использовании активного анода или ТЭНа обязательно заземляйте водонагреватель.

Обязательно используйте предохранительный клапан, обратный клапан, сетчатый фильтр и редуктор давления на входе холодной воды в устройство. Последовательность оборудования указана в гидравлической схеме. В случае установки, противоречащей гидравлической схеме, на ваше устройство не будет распространяться гарантия

Диаметр отводящей трубки от предохранительного клапана не должен быть меньше чем диаметр предохранительного клапана. Отводящая трубка должна быть подсоединена к дренажу (канализации) таким образом, чтобы избежать замерзания в ней воды.

Для увеличения срока службы оборудования рекомендуется установка расширительного бака на вводе холодной воды в водонагреватель. Объем расширительного бака рекомендуется брать равным 10%. Не используйте открытые системы расширения.

Документация

1. Техпаспорт на бойлеры EWH02 (открыть PDF-файл)

Технические характеристики
