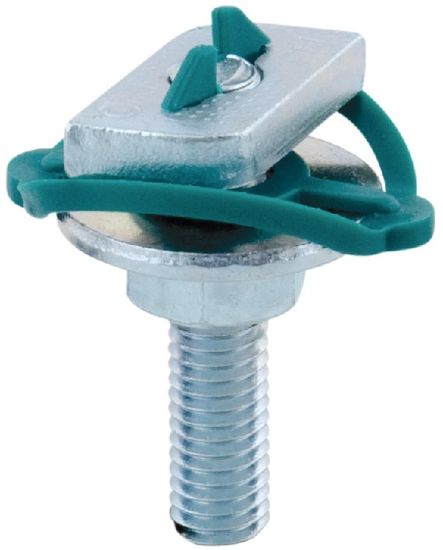

Болт быстрого монтажа Walraven BIS RapidRail М8 х 30 мм для профилей WM (арт. 6523803) укомплектован монтажной гайкой со шпилькой, шайбой и пластмассовой пружиной. Это позволяет сэкономить на установке 40% времени. Металлические части комплекта изготовлены из стали 1.0332 с электролитической оцинковкой, пружина выполнена из полиоксиметилена (POM) зелёного цвета.
Монтажный болт Walraven BIS RapidRail М8 х 30 мм (арт. 6523803) подходит для монтажа профилей и настенных консолей серий WM0, WM1, WM15,WM2, WM30 и WM35.
Порядок монтажа
Документация
- Болты быстрого монтажа BIS RapidRail (G 30 50) (открыть PDF-файл)
- Брошюра "Walraven BIS RapidRail" (открыть PDF-файл)
- Walraven BIS RapidRail - Технические характеристики (открыть PDF-файл)
- Продукты, проверенные согласно RAL-GZ 655/656 (открыть PDF-файл)
Технические характеристики
| Производитель | Walraven |
| Коллекция | BIS RapidRail |
| Модель | G 30 50 |
| Артикул | 6523803 |
| Тип | болт монтажный |
| Материал корпуса | оцинкованная сталь 1.0332 |
| Метод оцинковки | электролитическая |
| Материал пружины | полиоксиметилен (POM) |
| Цвет пружины | зелёный |
| Размер G | М8 |
| Длина L (см. схему) | 30 мм |
| Длина LU (см. схему) | 12 мм |
| Толщина s (см. схему) | 5 мм |
| Диаметр SW1 (см. схему) | 13 мм |
| Максимальная нагрузка Fa,z (см. схему) | 2700 Н |
| Tmax | 15 Nм |
| Совместимые серии | WM0, WM1, WM15,WM2, WM30, WM35 |
| Официальная гарантия производителя | 3 года |
| Расчётный срок эксплуатации | 40 лет |
| Страна-родина бренда | Нидерланды |
