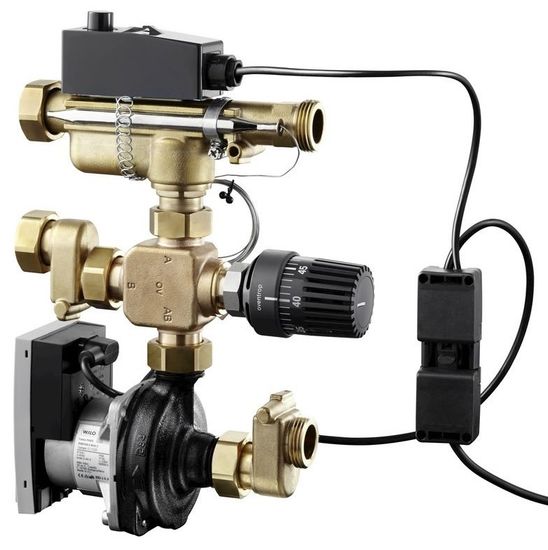

Насосно-смесительный блок Oventrop Regufloor HN 1151600 с насосом Wilo Yonos Para используется для подключения стальной гребёнки для панельного отопления Oventrop Multidis SF с межосевым расстоянием 200 мм с количеством контуров от 2 до 12 к системе с комбинированным напольным и радиаторным отоплением. Насосно-смесительный модуль Oventrop Regufloor HN 1151600 имеет мощность до 15 кВт и способен обслуживать систему тёплых полов площадью до 200 м2 при теплопотребности 75 Вт/м2.
Насос
Насосно-смесительный модуль Oventrop Regufloor HN 1151600 укомплектован насосом Wilo Yonos Para RSB 15/6 с аксиальным корпусом, трёхходовым распределительным клапаном, обратным клапаном, температурным регулятором с накладным датчиком для ограничения максимальной температуры подачи.
Потребляемая мощность насоса от 3 до 45 Вт. Частота вращения 800-4300 об/мин. Индекс энергоэффективности (EEI) ? 0,23.
Конструкция и принцип работы
Трёхходовой вентиль имеет один вход (AB) и два выхода (A и B). В зависимости от положения тарелки вентиля теплоноситель направляется в один из выходов, либо, при промежуточном положении, разделяется на два выхода.
Терморегулятор с накладным датчиком - это пропорциональный регулятор, работающий без вспомогательной энергии. При растущей температуре подачи прямой проход открывается, а боковой закрывается. Контроль температуры осуществляется с помощью накладного датчика на подающем трубопроводе.
Насос Wilo Yonos Para с частотным регулированием изменяет напор в соответствии с реальным теплопотреблением. Электрический накладной регулятор настроен на температуру +60°C и защищает контур панельного отопления от перегрева посредством отключения насоса при превышении этой температуры. Когда температура опускается ниже установленной, насос снова включается.
С помощью рукоятки настройки на регулирующем модуле насоса можно выбрать типы регулирования: изменяемый перепад давления (p-v), постоянный перепад давления (p-c) и настроить функцию воздухоудаления.
Комплектация насосно-смесительного узла Oventrop Regufloor 1151600
| 1 - Смонтированная часть блока состоит из насоса, трёхходового вентиля и тройника с обратным клапаном |
Указания по монтажу
- Подающая линия насосно-смесительного блока Oventrop 1151600 всегда должна располагаться сверху, а обратная линия - всегда снизу.
- При поставке насосно-смесительный блок имеет левое подключение. Если насосно-смесительный блок повернуть по вертикали, его можно подключить также с правой стороны.
- Насос и электрический накладной регулятор соединяются кабелем и с помощью штекера подключаются к сетевому кабелю.
- Накидная гайка S-образного резьбового соединения со стороны всасывания насоса (горизонтальное подключение) затягивается только вручную. После подключения насосно-смесительного блока к гребенке затянуть накидные гайки с усилием 50 Н·м.
- При монтаже не используйте маслосодержащие вещества, так как они могут повредить уплотнения. Промойте подводящий трубопровод от шлама, а также маслосодержащих частиц.
- Защитите насосно-смесительный модуль от внешних воздействий (ударов, толчков, вибраций).
Порядок монтажа
- Подключить насосно-смесительный блок Oventrop 1151600 к распределительному коллектору Oventrop Multidis SF.
- При монтаже терморегулятора на трехходовой вентиль снять защитный колпачок.
- Закрепить накладной датчик с помощью хомута в определённом месте на тройнике.
- Закрепить электрический накладной регулятор на тройнике с помощью пружины.
- Подключить электрический накладной регулятор следующим образом: вставить насосный штекер в насос и произвести штекерное соединение с сетевым кабелем.
- После монтажа проверить все соединения на герметичность.
- Перед вводом в эксплуатацию следует заполнить систему и спустить воздух. При этом нужно учитывать максимальное допустимое давление в системе.
Документация
Технические характеристики
Производитель | Oventrop |
Серия | Regufloor |
Модель | HN |
Артикул | 1151600 |
Тип | насосно-смесительная группа |
Назначение | для водяных тёплых полов |
Рабочая среда | вода и растворы гликолей (по VDI 2035) |
Мощность узла | до 15 кВт |
Площадь тёплого пола | до 200 м2 |
Управление | термостатический смесительный вентиль |
Температура рабочей среды в первичном контуре | до +90°C |
Рабочее давление | до 6 бар |
Перепад давления | до 2 бар |
Диапазон регулирования во вторичном контуре | от +20°C до +50°C |
Диапазон настройки электрического накладного регулятор | от +20°C до +90°C |
Пропускная способность kvs | 3,7 м3/час |
Необходимая глубина монтажного шкафа | минимум 100 мм |
Диаметр подключения к низкотемпературному контуру | 1" |
Укомлпектован насосом | Wilo YonWilo Yonos Para RSB 15/6os Para |
Потребляемая мощность | от 3 до 45 Вт |
Частота вращения | 800 – 4300 об/мин |
Максимальный напор | 6,2 м |
Индекс энергоэффективности (EEI) | 0,23 |
Температура хранения | от -20°C до +60°C |
Степень пылевлагозащиты | IPx4D |
Высота | 310 мм |
Ширина | 310 мм |
Глубина | 90 мм |
Межосевое расстояние | 200 мм |
Монтажная длина циркуляционного насоса | 130 мм |
Вес | 4,78 кг |
Страна-родина бренда | Германия |
Страна производства | Германия |
Официальная гарантия производителя | 1 год |
